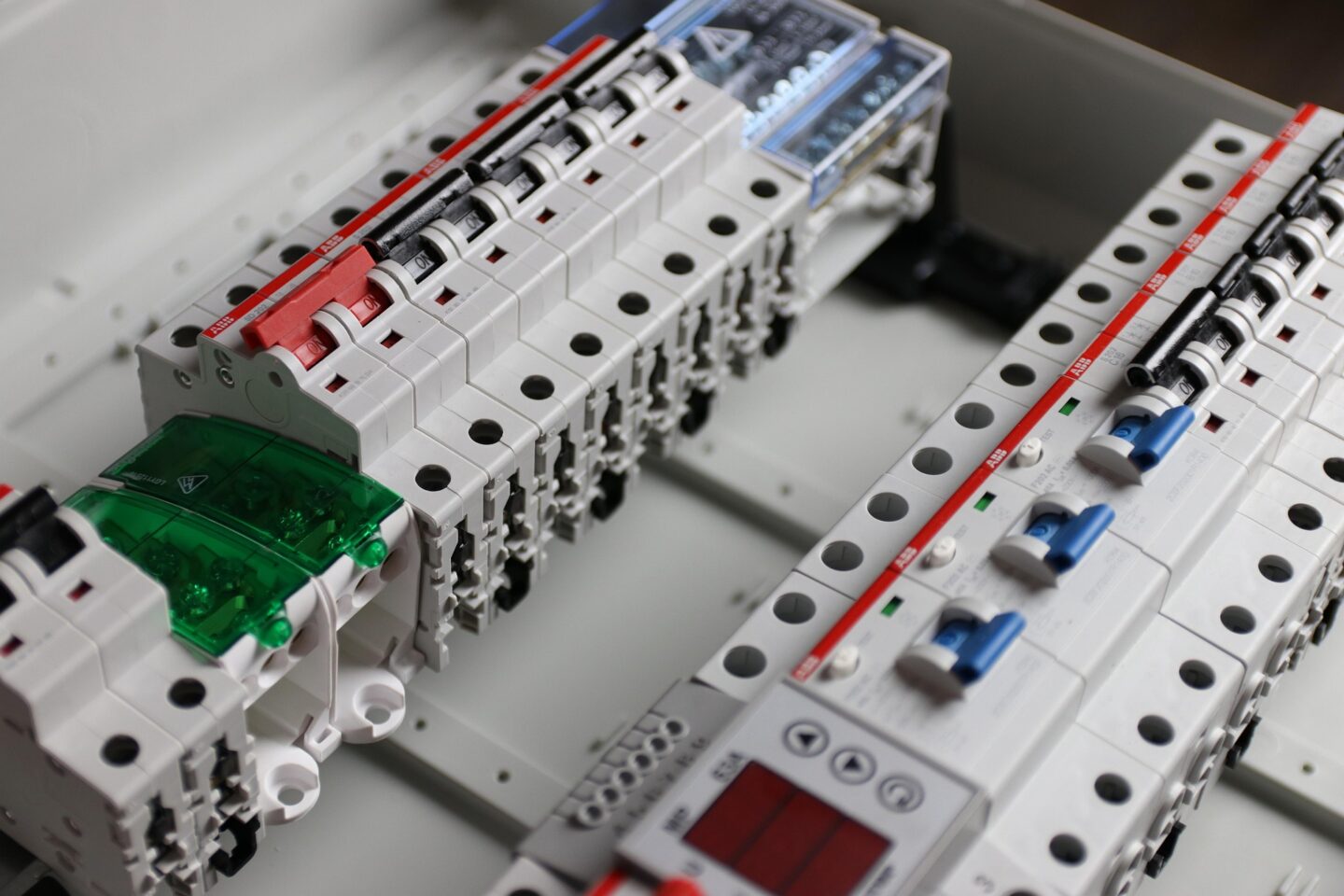

Wyłącznik różnicowoprądowy – zasada działania, zastosowanie i znaczenie w bezpiecznej instalacji elektrycznej

Wyłącznik różnicowoprądowy to jeden z najważniejszych elementów ochronnych stosowanych we współczesnych instalacjach elektrycznych. Jego podstawowym zadaniem jest szybkie odłączenie zasilania w sytuacji, gdy pojawi się niebezpieczny prąd upływu, który może stanowić zagrożenie dla człowieka, urządzeń lub całego budynku. W praktyce oznacza to, że dobrze dobrany i prawidłowo zamontowany wyłącznik różnicowoprądowy może znacząco ograniczyć ryzyko porażenia prądem, pożaru instalacji oraz uszkodzenia sprzętu elektrycznego.

Choć dla wielu użytkowników instalacji domowej jest to po prostu „różnicówka” znajdująca się w rozdzielnicy, w rzeczywistości jest to urządzenie o bardzo ważnej funkcji. W nowoczesnych instalacjach elektrycznych wyłączniki różnicowoprądowe są stosowane zarówno w domach jednorodzinnych, mieszkaniach, lokalach usługowych, zakładach przemysłowych, jak i obiektach użyteczności publicznej. Ich obecność zwiększa poziom bezpieczeństwa, ale tylko wtedy, gdy są właściwie dobrane do rodzaju instalacji, charakteru odbiorników i warunków pracy.

Czym jest wyłącznik różnicowoprądowy?

Wyłącznik różnicowoprądowy to aparat elektryczny, który monitoruje różnicę między prądem wpływającym do obwodu a prądem z niego wypływającym. W prawidłowo działającym obwodzie elektrycznym prąd płynący przewodem fazowym powinien wracać przewodem neutralnym. Jeśli część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację, metalową obudowę urządzenia, wilgotną powierzchnię albo ciało człowieka, wyłącznik wykrywa tę różnicę i odłącza zasilanie.

Taka różnica nazywana jest prądem różnicowym lub prądem upływu. W zależności od typu i czułości urządzenia wyłącznik reaguje po przekroczeniu określonej wartości tego prądu. W instalacjach domowych bardzo często stosuje się wyłączniki o znamionowym prądzie różnicowym 30 mA, ponieważ są one przeznaczone do ochrony dodatkowej przed porażeniem prądem elektrycznym.

Wyłącznik różnicowoprądowy nie jest tym samym co zwykły bezpiecznik nadprądowy. Popularny „es”, czyli wyłącznik nadprądowy, chroni instalację przed przeciążeniem i zwarciem. Różnicówka chroni natomiast przed skutkami prądu upływu. Oba urządzenia pełnią inne funkcje i bardzo często powinny ze sobą współpracować.

Jak działa wyłącznik różnicowoprądowy?

Zasada działania wyłącznika różnicowoprądowego opiera się na porównywaniu prądów płynących przez przewody robocze. W uproszczeniu można powiedzieć, że urządzenie „sprawdza”, czy cały prąd, który wypłynął do odbiornika, wrócił właściwą drogą. Jeśli nie wraca, oznacza to, że pojawił się upływ.

Pomiar różnicy prądów

Wewnątrz wyłącznika znajduje się przekładnik sumujący, przez który przechodzą przewody czynne danego obwodu. W instalacji jednofazowej są to zwykle przewód fazowy i neutralny, a w instalacji trójfazowej przewody fazowe oraz przewód neutralny, jeśli występuje. Gdy instalacja działa prawidłowo, suma prądów jest równa zeru. Pole magnetyczne w przekładniku się równoważy, a aparat pozostaje załączony.

Jeżeli jednak część prądu popłynie inną drogą, na przykład do ziemi przez uszkodzoną obudowę urządzenia, pojawia się nierównowaga. Wyłącznik różnicowoprądowy wykrywa tę różnicę i uruchamia mechanizm wyzwalający.

Szybkie odłączenie zasilania

Najważniejszą cechą różnicówki jest szybkość działania. Gdy prąd różnicowy przekroczy określoną wartość, urządzenie powinno odłączyć zasilanie w czasie, który ogranicza ryzyko groźnych skutków porażenia lub uszkodzenia instalacji.

W praktyce wyłącznik różnicowoprądowy nie zapobiega samemu pojawieniu się uszkodzenia, ale znacząco ogranicza czas jego trwania. To właśnie szybkie odcięcie napięcia ma kluczowe znaczenie dla bezpieczeństwa.

Do czego służy wyłącznik różnicowoprądowy?

Podstawowe zadanie wyłącznika różnicowoprądowego to ochrona przed skutkami prądu upływu. W zależności od zastosowania może on pełnić kilka bardzo ważnych funkcji.

Ochrona przed porażeniem prądem

Najbardziej znaną funkcją jest ochrona przeciwporażeniowa. Jeśli człowiek dotknie elementu znajdującego się pod napięciem i przez jego ciało zacznie płynąć prąd do ziemi, wyłącznik różnicowoprądowy może wykryć upływ i odłączyć zasilanie.

Nie oznacza to, że różnicówka daje całkowitą ochronę przed każdym porażeniem. Jest to ochrona dodatkowa, która powinna współpracować z innymi środkami bezpieczeństwa, takimi jak uziemienie, przewód ochronny, prawidłowa izolacja, odpowiednie zabezpieczenia nadprądowe i właściwie wykonane połączenia wyrównawcze.

Ochrona przed pożarem

Prądy upływu mogą powodować nagrzewanie się elementów instalacji, iskrzenie, uszkodzenia izolacji i powstawanie ognisk pożaru. W tym kontekście wyłącznik różnicowoprądowy może pełnić funkcję ochrony przeciwpożarowej, szczególnie gdy stosuje się aparaty o wyższej czułości dostosowanej do takiego zadania.

W budynkach, w których instalacja jest rozbudowana, pracują liczne odbiorniki albo występują trudne warunki środowiskowe, ochrona przed prądami upływu ma bardzo duże znaczenie. Dotyczy to między innymi zakładów produkcyjnych, magazynów, gospodarstw rolnych, warsztatów, obiektów drewnianych i miejsc narażonych na wilgoć.

Ochrona urządzeń elektrycznych

Wyłącznik różnicowoprądowy może również pomóc w wykrywaniu usterek urządzeń. Jeśli dany odbiornik powoduje zadziałanie różnicówki, może to oznaczać uszkodzenie izolacji, zawilgocenie, przebicie do obudowy albo problem z podzespołami elektronicznymi.

W takiej sytuacji nie należy ignorować problemu ani na siłę ponownie załączać obwodu. Zadziałanie wyłącznika jest sygnałem, że instalacja lub urządzenie wymaga sprawdzenia.

Wyłącznik różnicowoprądowy a wyłącznik nadprądowy

Bardzo częstym błędem jest traktowanie wyłącznika różnicowoprądowego jak zwykłego bezpiecznika. Tymczasem są to dwa różne aparaty zabezpieczające.

Wyłącznik nadprądowy

Wyłącznik nadprądowy chroni przewody i urządzenia przed skutkami przeciążenia oraz zwarcia. Jeśli w obwodzie popłynie zbyt duży prąd, aparat odłączy zasilanie. Typowe przyczyny zadziałania wyłącznika nadprądowego to:

• zwarcie w urządzeniu,
• przeciążenie obwodu,
• podłączenie zbyt wielu odbiorników,
• uszkodzenie przewodu,
• błędne połączenie instalacji.

Wyłącznik nadprądowy nie wykrywa jednak niewielkich prądów upływu, które mogą być groźne dla człowieka.

Wyłącznik różnicowoprądowy

Wyłącznik różnicowoprądowy reaguje na różnicę prądów, a nie na samą wartość obciążenia. Może zadziałać nawet wtedy, gdy pobór prądu jest niewielki, ale część tego prądu płynie nieprawidłową drogą.

Dlatego w instalacjach elektrycznych stosuje się oba typy zabezpieczeń. Wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, a wyłącznik różnicowoprądowy przed prądem upływu.

Wyłącznik różnicowoprądowy z członem nadprądowym

Na rynku dostępne są również urządzenia łączące obie funkcje. Są to wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym, często określane jako RCBO. Takie aparaty chronią zarówno przed prądem upływu, jak i przed przeciążeniem oraz zwarciem.

Ich zaletą jest to, że można zabezpieczyć osobno każdy obwód. Dzięki temu awaria jednego urządzenia lub jednego obwodu nie musi powodować wyłączenia dużej części instalacji.

Rodzaje wyłączników różnicowoprądowych

Dobór odpowiedniego typu różnicówki ma ogromne znaczenie. Nie każdy wyłącznik różnicowoprądowy nadaje się do każdego obwodu. Współczesne urządzenia elektryczne, elektronika, falowniki, ładowarki, zasilacze impulsowe i instalacje fotowoltaiczne mogą generować różne rodzaje prądów upływu, dlatego typ aparatu powinien być dobrany świadomie.

Wyłącznik różnicowoprądowy typu AC

Typ AC reaguje na sinusoidalny prąd różnicowy przemienny. Przez lata był powszechnie stosowany w prostych instalacjach, jednak w wielu nowoczesnych obwodach może być niewystarczający. Współczesne urządzenia często zawierają elektronikę, która może generować inne składowe prądu upływu niż czysto sinusoidalny prąd przemienny.

Typ AC może być stosowany tylko tam, gdzie charakter odbiorników rzeczywiście na to pozwala. W praktyce w wielu nowych instalacjach częściej wybiera się wyłączniki typu A.

Wyłącznik różnicowoprądowy typu A

Wyłącznik różnicowoprądowy typu A reaguje na prądy różnicowe przemienne oraz pulsujące prądy stałe. Jest często stosowany w instalacjach domowych i użytkowych, ponieważ lepiej odpowiada charakterowi współczesnych odbiorników.

Typ A warto rozważyć szczególnie w obwodach zasilających:

• pralki,
• zmywarki,
• płyty indukcyjne,
• ładowarki,
• zasilacze elektroniczne,
• sprzęt RTV i AGD,
• sterowniki,
• urządzenia z regulacją elektroniczną.

W wielu przypadkach typ A jest rozsądniejszym wyborem niż typ AC, ponieważ zapewnia szerszy zakres wykrywania prądów różnicowych.

Wyłącznik różnicowoprądowy typu F

Typ F jest przeznaczony między innymi do urządzeń z jednofazowymi przemiennikami częstotliwości i odbiorników, które mogą generować bardziej złożone przebiegi prądów upływu. Może być stosowany przy wybranych pompach, klimatyzatorach, pralkach, urządzeniach z silnikami sterowanymi elektronicznie oraz sprzęcie z falownikami jednofazowymi.

Wyłącznik różnicowoprądowy typu F jest bardziej odporny na niektóre zakłócenia i lepiej dostosowany do odbiorników o zmiennej częstotliwości pracy niż typ A. Nie oznacza to jednak, że należy stosować go wszędzie. Dobór powinien wynikać z dokumentacji urządzeń i projektu instalacji.

Wyłącznik różnicowoprądowy typu B

Typ B wykrywa prądy różnicowe przemienne, pulsujące oraz gładkie prądy stałe. Jest stosowany w bardziej wymagających instalacjach, gdzie mogą występować składowe stałe prądu upływu. Dotyczy to między innymi:

• falowników trójfazowych,
• ładowarek samochodów elektrycznych,
• instalacji fotowoltaicznych,
• niektórych maszyn przemysłowych,
• przekształtników,
• napędów o regulowanej prędkości.

Wyłącznik różnicowoprądowy typu B jest droższy od typów AC i A, ale w określonych zastosowaniach może być konieczny. Zastosowanie niewłaściwego typu różnicówki w takim obwodzie może sprawić, że zabezpieczenie nie zadziała prawidłowo.

Wyłącznik różnicowoprądowy selektywny

Wyłącznik selektywny, oznaczany często literą S, ma opóźnione działanie. Stosuje się go w instalacjach, gdzie kilka różnicówek pracuje kaskadowo i ważne jest, aby przy usterce zadziałało zabezpieczenie znajdujące się najbliżej uszkodzonego obwodu.

Selektywność zapobiega sytuacji, w której drobna awaria jednego obwodu wyłącza zasilanie całego obiektu. Ma to szczególne znaczenie w większych domach, budynkach usługowych, warsztatach i zakładach przemysłowych.

Wyłącznik różnicowoprądowy krótkozwłoczny

Wyłączniki krótkozwłoczne są bardziej odporne na chwilowe impulsy i przejściowe zakłócenia. Mogą być przydatne w obwodach, w których występują krótkotrwałe prądy upływu podczas załączania urządzeń, filtrów przeciwzakłóceniowych lub zasilaczy.

Ich zadaniem jest ograniczenie niepotrzebnych wyłączeń, przy zachowaniu funkcji ochronnej. Stosuje się je tam, gdzie standardowa różnicówka może reagować zbyt często na krótkie, nieszkodliwe impulsy.

Czułość wyłącznika różnicowoprądowego

Jednym z najważniejszych parametrów jest znamionowy prąd różnicowy, oznaczany jako IΔn. Określa on wartość prądu upływu, przy której wyłącznik powinien zadziałać.

Wyłącznik różnicowoprądowy 30 mA

Najpopularniejszy w instalacjach domowych jest wyłącznik różnicowoprądowy 30 mA. Stosuje się go jako ochronę dodatkową przed porażeniem prądem elektrycznym. Jest szczególnie ważny w obwodach gniazd wtyczkowych, łazienek, kuchni, pralni, garaży, pomieszczeń gospodarczych i instalacji zewnętrznych.

Czułość 30 mA jest powszechnie kojarzona z ochroną ludzi, ale należy pamiętać, że samo zastosowanie różnicówki nie zwalnia z obowiązku prawidłowego wykonania instalacji ochronnej.

Wyłącznik różnicowoprądowy 10 mA

Różnicówki 10 mA są bardziej czułe. Mogą być stosowane w miejscach szczególnie wymagających, ale jednocześnie są bardziej podatne na niepożądane zadziałania. W praktyce wymagają bardzo starannie wykonanej instalacji i ograniczenia naturalnych prądów upływu odbiorników.

Wyłącznik różnicowoprądowy 100 mA

Wyłączniki o czułości 100 mA mogą być stosowane w określonych obwodach jako element ochrony przed skutkami prądów upływu, ale nie są typowym rozwiązaniem ochrony dodatkowej przed porażeniem dla gniazd użytkowych. Ich zastosowanie powinno wynikać z projektu instalacji.

Wyłącznik różnicowoprądowy 300 mA

Różnicówki 300 mA są często wykorzystywane jako ochrona przeciwpożarowa. Ich zadaniem nie jest ochrona człowieka przy bezpośrednim kontakcie z elementem pod napięciem, lecz ograniczenie ryzyka pożaru wywołanego prądami upływu.

W większych instalacjach mogą być montowane jako zabezpieczenia główne lub selektywne, współpracujące z bardziej czułymi aparatami w poszczególnych obwodach.

Prąd znamionowy wyłącznika różnicowoprądowego

Oprócz czułości ważny jest również prąd znamionowy, na przykład 25 A, 40 A, 63 A lub 80 A. Ten parametr informuje, jaki prąd roboczy może przepływać przez aparat w normalnych warunkach pracy.

Bardzo ważne jest, aby nie mylić prądu znamionowego z czułością różnicową. Oznaczenie 40 A / 30 mA oznacza, że aparat może przewodzić prąd roboczy do 40 A, a zadziała przy prądzie różnicowym określonym jako 30 mA.

Dlaczego prąd znamionowy ma znaczenie?

Jeżeli przez wyłącznik różnicowoprądowy będzie płynął prąd większy niż dopuszczalny, aparat może być przeciążony. Różnicówka sama w sobie nie zawsze chroni przed przeciążeniem, dlatego powinna być odpowiednio zabezpieczona wyłącznikiem nadprądowym lub dobrana jako aparat z członem nadprądowym.

W rozdzielnicy należy więc zwracać uwagę nie tylko na to, czy różnicówka ma odpowiednią czułość, ale również czy jej prąd znamionowy jest właściwy dla danego układu.

Wyłącznik różnicowoprądowy jednofazowy

W instalacjach jednofazowych stosuje się zwykle dwubiegunowe wyłączniki różnicowoprądowe. Przez aparat przechodzi przewód fazowy i neutralny. Po zadziałaniu urządzenie odłącza oba przewody robocze, co zwiększa bezpieczeństwo obsługi i serwisowania.

Wyłącznik różnicowoprądowy jednofazowy znajduje zastosowanie w obwodach gniazd, oświetlenia, łazienek, kuchni, garaży, pomp, bram, kotłów, pralek, zmywarek i wielu innych odbiorników.

Gdzie stosować różnicówkę jednofazową?

Typowe zastosowania to:

• mieszkania,
• domy jednorodzinne,
• małe lokale usługowe,
• obwody gniazd 230 V,
• obwody oświetleniowe,
• pojedyncze urządzenia jednofazowe,
• instalacje zewnętrzne.

W nowoczesnych rozdzielnicach często stosuje się kilka różnicówek jednofazowych lub aparaty RCBO dla poszczególnych obwodów. Dzięki temu awaria jednego obwodu nie powoduje wyłączenia całego domu.

Wyłącznik różnicowoprądowy trójfazowy

W instalacjach trójfazowych stosuje się czterobiegunowe wyłączniki różnicowoprądowe, przez które przechodzą trzy przewody fazowe i przewód neutralny, jeśli jest używany. Takie aparaty zabezpieczają obwody trójfazowe oraz większe grupy obwodów.

Wyłącznik różnicowoprądowy trójfazowy jest stosowany między innymi do:

• płyt indukcyjnych,
• pomp trójfazowych,
• silników,
• warsztatów,
• rozdzielnic głównych,
• maszyn,
• ładowarek,
• instalacji fotowoltaicznych,
• obwodów siłowych.

Na co uważać przy różnicówce trójfazowej?

W przypadku wyłącznika trójfazowego bardzo ważne jest prawidłowe prowadzenie przewodu neutralnego. Neutralny danego obwodu musi przechodzić przez tę samą różnicówkę co przewody fazowe. Nie wolno mieszać przewodów neutralnych między różnymi wyłącznikami różnicowoprądowymi, ponieważ może to powodować natychmiastowe lub losowe zadziałania zabezpieczeń.

Wyłącznik różnicowoprądowy w domu jednorodzinnym

W domu jednorodzinnym wyłącznik różnicowoprądowy jest standardowym elementem nowoczesnej instalacji. Ze względu na liczbę obwodów, zróżnicowanie odbiorników i obecność urządzeń pracujących w trudniejszych warunkach, warto zaplanować podział instalacji na kilka stref zabezpieczeniowych.

Dlaczego jedna różnicówka na cały dom to zły pomysł?

W starszych lub bardzo uproszczonych instalacjach spotyka się jedną różnicówkę zabezpieczającą dużą część domu. Nie jest to najlepsze rozwiązanie. W razie awarii jednego urządzenia może zostać odłączone zasilanie w całym budynku. Trudniej też znaleźć przyczynę problemu.

Lepszym rozwiązaniem jest podział instalacji na kilka niezależnych obwodów chronionych osobnymi aparatami. Można na przykład wydzielić:

• kuchnię,
• łazienki,
• obwody gniazd ogólnych,
• oświetlenie,
• garaż,
• kotłownię,
• instalację zewnętrzną,
• urządzenia techniczne,
• obwody trójfazowe.

Taki podział zwiększa wygodę, bezpieczeństwo i ułatwia diagnostykę.

Różnicówka w łazience

Łazienka jest miejscem szczególnie narażonym na ryzyko porażenia, ponieważ występuje tam wilgoć, woda i kontakt użytkownika z elementami przewodzącymi. Dlatego obwody łazienkowe powinny być zabezpieczone szczególnie starannie.

Wyłącznik różnicowoprądowy 30 mA jest w tym miejscu bardzo ważnym elementem ochrony. Oprócz niego znaczenie mają również strefy ochronne, właściwy dobór osprzętu, połączenia wyrównawcze i odpowiedni stopień ochrony urządzeń.

Różnicówka w kuchni

Kuchnia to pomieszczenie z dużą liczbą odbiorników: zmywarka, lodówka, piekarnik, płyta indukcyjna, okap, czajnik, ekspres, mikrofalówka i inne urządzenia. Wiele z nich pracuje w pobliżu wody lub ma metalowe obudowy.

W praktyce kuchnia powinna mieć dobrze przemyślany podział obwodów i odpowiednią ochronę różnicowoprądową. Dla ważnych odbiorników, takich jak lodówka czy zamrażarka, czasami rozważa się osobny obwód, aby awaria innego urządzenia nie powodowała niepotrzebnego wyłączenia zasilania.

Różnicówka w garażu i na zewnątrz

Garaż, ogród, taras i instalacje zewnętrzne są szczególnie narażone na wilgoć, uszkodzenia mechaniczne i zmienne warunki atmosferyczne. Gniazda zewnętrzne, pompy ogrodowe, bramy, oświetlenie elewacyjne i urządzenia używane na zewnątrz powinny być chronione przez odpowiednio dobrany wyłącznik różnicowoprądowy.

Warto wydzielić instalację zewnętrzną na osobnej różnicówce. Dzięki temu ewentualna wilgoć w lampie ogrodowej nie pozbawi zasilania całego domu.

Wyłącznik różnicowoprądowy w mieszkaniu

W mieszkaniu liczba obwodów jest zwykle mniejsza niż w domu, ale znaczenie ochrony pozostaje równie duże. Różnicówka zabezpiecza użytkowników przed skutkami uszkodzeń urządzeń AGD, elektroniki, przewodów i osprzętu.

W nowoczesnym mieszkaniu dobrze jest stosować nie jedną, lecz kilka różnicówek albo wyłączniki RCBO dla wybranych obwodów. Szczególnie ważne są:

• obwody łazienkowe,
• kuchnia,
• pralka,
• zmywarka,
• gniazda ogólne,
• oświetlenie,
• klimatyzacja,
• urządzenia grzewcze.

W starszych mieszkaniach przed montażem różnicówki często konieczna jest ocena stanu instalacji. Nie każda instalacja nadaje się do prostego dołożenia wyłącznika różnicowoprądowego bez wcześniejszej modernizacji.

Wyłącznik różnicowoprądowy w starej instalacji

Montaż różnicówki w starej instalacji może być bardzo dobrym krokiem, ale wymaga ostrożności. Wiele starszych instalacji ma układ dwuprzewodowy, brak wydzielonego przewodu ochronnego lub nieprawidłowe połączenia neutralno-ochronne. W takim przypadku montaż wyłącznika różnicowoprądowego nie może być wykonany przypadkowo.

Problem instalacji dwuprzewodowej

W starszych instalacjach często występują tylko dwa przewody: fazowy i neutralny pełniący również funkcję ochronną. Taki układ wymaga szczególnej analizy. Proste wstawienie różnicówki może nie zapewnić oczekiwanej ochrony, a czasami będzie powodować nieprawidłowe działanie.

Przed modernizacją należy sprawdzić układ sieci, stan przewodów, połączenia w puszkach, rozdział przewodu PEN oraz możliwość wykonania prawidłowego przewodu ochronnego. To zadanie dla elektryka z odpowiednimi uprawnieniami i doświadczeniem.

Dlaczego różnicówka wybija po montażu w starej instalacji?

Częstym problemem jest natychmiastowe zadziałanie różnicówki po montażu. Może to wynikać z połączenia przewodu neutralnego z ochronnym za wyłącznikiem, uszkodzonej izolacji, zawilgocenia instalacji, starych odbiorników albo pomieszania przewodów neutralnych między obwodami.

W takiej sytuacji nie należy omijać różnicówki ani usuwać jej „dla spokoju”. Trzeba znaleźć przyczynę, ponieważ urządzenie może wskazywać na realny problem instalacji.

Najczęstsze przyczyny zadziałania wyłącznika różnicowoprądowego

Gdy wyłącznik różnicowoprądowy „wybija”, użytkownicy często uznają to za awarię samego aparatu. Tymczasem w wielu przypadkach różnicówka działa prawidłowo i sygnalizuje niebezpieczny lub nieprawidłowy stan.

Uszkodzone urządzenie elektryczne

Jedną z najczęstszych przyczyn jest uszkodzony odbiornik. Może to być pralka, zmywarka, bojler, czajnik, piekarnik, pompa, lodówka, zasilacz, elektronarzędzie albo inne urządzenie. Problem może pojawiać się stale lub tylko w określonych warunkach, na przykład po nagrzaniu grzałki.

Szczególnie często upływy występują w urządzeniach zawierających grzałki i mających kontakt z wodą.

Wilgoć w instalacji

Wilgoć może pojawić się w puszkach, oprawach oświetleniowych, gniazdach zewnętrznych, przedłużaczach, urządzeniach ogrodowych lub rozdzielnicach. Woda pogarsza izolację i powoduje prądy upływu.

Jeżeli różnicówka wyłącza się po deszczu, w czasie odwilży lub przy dużej wilgotności, należy szczególnie dokładnie sprawdzić instalację zewnętrzną.

Uszkodzona izolacja przewodów

Przewód może być uszkodzony przez starzenie, przegrzanie, przeciążenie, gryzonie, wiercenie w ścianie albo niewłaściwy montaż. Uszkodzona izolacja może powodować upływ do ziemi lub do elementów metalowych.

Takiej usterki nie wolno lekceważyć, ponieważ może prowadzić do porażenia lub pożaru.

Połączenie przewodu neutralnego z ochronnym

Za wyłącznikiem różnicowoprądowym nie powinno dochodzić do przypadkowego łączenia przewodu neutralnego z ochronnym. Takie połączenie powoduje, że część prądu wraca inną drogą, a różnicówka wykrywa nierównowagę.

Błąd ten często powstaje podczas przeróbek instalacji, montażu gniazd, modernizacji rozdzielnicy lub nieprawidłowego podłączania urządzeń.

Pomieszane przewody neutralne

Jeżeli w rozdzielnicy jest kilka różnicówek, każdy obwód musi mieć swój przewód neutralny prowadzony przez właściwą różnicówkę. Pomieszanie przewodów neutralnych między listwami N różnych aparatów jest jedną z najczęstszych przyczyn problemów.

Objawy bywają mylące: różnicówka może wybijać dopiero po podłączeniu obciążenia, przy włączeniu konkretnego urządzenia albo losowo.

Naturalne prądy upływu wielu urządzeń

Każde urządzenie elektryczne może mieć niewielki naturalny prąd upływu. Zwykle jest on bezpieczny, ale gdy do jednej różnicówki podłączono bardzo dużo urządzeń, suma prądów upływu może zbliżyć się do progu zadziałania.

Dotyczy to szczególnie instalacji z dużą liczbą komputerów, zasilaczy impulsowych, filtrów przeciwzakłóceniowych, urządzeń AGD i elektroniki.

Wyłącznik różnicowoprądowy wybija losowo

Losowe zadziałania różnicówki są jednymi z trudniejszych problemów diagnostycznych. Usterka może pojawiać się tylko w określonych warunkach: przy wilgoci, po nagrzaniu urządzenia, podczas startu silnika, przy pracy grzałki lub w momencie załączania kilku odbiorników.

Jak szukać przyczyny losowego wyłączania?

Diagnostyka powinna być metodyczna. Najczęściej sprawdza się:

• które obwody są podłączone do danej różnicówki,
• czy problem występuje przy odłączonych urządzeniach,
• czy zadziałanie zależy od pogody,
• czy pojawia się po włączeniu konkretnego odbiornika,
• jaki jest stan izolacji przewodów,
• czy przewody neutralne nie są pomieszane,
• czy instalacja zewnętrzna nie jest zawilgocona.

W profesjonalnej diagnostyce wykorzystuje się pomiary rezystancji izolacji, pomiary prądów upływu oraz sprawdzenie czasów zadziałania wyłącznika.

Test wyłącznika różnicowoprądowego

Na obudowie wyłącznika różnicowoprądowego znajduje się przycisk testowy, zwykle oznaczony literą „T” lub słowem „TEST”. Służy on do sprawdzenia podstawowego działania mechanizmu wyzwalającego.

Jak działa przycisk test?

Po naciśnięciu przycisku testowego w urządzeniu tworzony jest sztuczny prąd różnicowy. Jeśli aparat jest sprawny i zasilany, powinien natychmiast wyłączyć obwód. Brak reakcji oznacza, że różnicówka może być uszkodzona, źle podłączona lub pozbawiona właściwego zasilania.

Jak często testować różnicówkę?

Warto regularnie używać przycisku testowego zgodnie z zaleceniami producenta. W wielu przypadkach zaleca się robić to okresowo, na przykład raz w miesiącu lub raz na kilka miesięcy. Taki test nie zastępuje jednak profesjonalnych pomiarów instalacji.

Przycisk test sprawdza tylko podstawowe działanie aparatu. Nie potwierdza pełnej skuteczności ochrony przeciwporażeniowej w instalacji.

Co zrobić, gdy różnicówka nie reaguje na test?

Jeżeli po naciśnięciu przycisku testowego wyłącznik nie zadziała, należy wezwać elektryka. Przyczyną może być uszkodzony aparat, brak zasilania, błędne podłączenie albo problem w rozdzielnicy. Takiego zabezpieczenia nie należy traktować jako sprawnego.

Pomiary wyłącznika różnicowoprądowego

Profesjonalna kontrola instalacji obejmuje nie tylko naciśnięcie przycisku testowego, ale również pomiary wykonane odpowiednim miernikiem. Dzięki nim można sprawdzić, czy wyłącznik działa w wymaganym czasie i przy odpowiednim prądzie.

Jakie parametry się sprawdza?

Podczas pomiarów kontroluje się między innymi:

• prąd zadziałania,
• czas zadziałania,
• poprawność połączeń,
• ciągłość przewodu ochronnego,
• rezystancję izolacji,
• impedancję pętli zwarcia,
• skuteczność ochrony przeciwporażeniowej.

Takie pomiary są szczególnie ważne po wykonaniu nowej instalacji, modernizacji rozdzielnicy, awarii, zalaniu, remoncie lub przed odbiorem budynku.

Montaż wyłącznika różnicowoprądowego

Montaż różnicówki powinien być wykonany przez osobę z odpowiednimi kwalifikacjami. Błędy w podłączeniu mogą powodować nieskuteczną ochronę, niepotrzebne zadziałania lub poważne zagrożenia.

Podstawowe zasady montażu

Przy montażu należy pamiętać, że:

• przez różnicówkę muszą przechodzić wszystkie przewody czynne danego obwodu,
• przewód ochronny PE nie przechodzi przez wyłącznik różnicowoprądowy,
• przewód neutralny za różnicówką nie może być łączony z PE,
• nie wolno mieszać przewodów neutralnych różnych różnicówek,
• aparat musi być dobrany do typu obciążenia,
• prąd znamionowy musi być właściwie dobrany,
• różnicówka powinna współpracować z zabezpieczeniem nadprądowym.

Szczególnie ważna jest staranność w rozdzielnicy. Wiele problemów z wybijaniem różnicówki wynika nie z samego aparatu, ale z błędnego prowadzenia przewodów neutralnych.

Czy można samodzielnie zamontować różnicówkę?

W praktyce nie powinno się samodzielnie ingerować w rozdzielnicę bez odpowiedniej wiedzy i uprawnień. Montaż wyłącznika różnicowoprądowego wymaga znajomości układu sieci, zasad ochrony przeciwporażeniowej, doboru zabezpieczeń i wykonania pomiarów po zakończeniu prac.

Źle zamontowana różnicówka może dawać fałszywe poczucie bezpieczeństwa albo powodować uciążliwe wyłączenia. W skrajnym przypadku może nie zadziałać wtedy, gdy będzie naprawdę potrzebna.

Dobór wyłącznika różnicowoprądowego

Dobór różnicówki powinien uwzględniać kilka parametrów jednocześnie. Nie wystarczy wybrać aparatu „30 mA”, ponieważ znaczenie ma również typ, liczba biegunów, prąd znamionowy, selektywność, odporność na zakłócenia i charakter odbiorników.

Najważniejsze parametry doboru

Przy wyborze należy uwzględnić:

• znamionowy prąd różnicowy,
• prąd znamionowy aparatu,
• typ wyłącznika: AC, A, F, B,
• liczbę biegunów,
• warunki pracy,
• rodzaj odbiorników,
• podział instalacji,
• selektywność,
• wymagania projektu,
• współpracę z zabezpieczeniami nadprądowymi.

W domowych instalacjach często stosuje się typ A 30 mA dla wielu standardowych obwodów, ale nie jest to uniwersalna reguła dla każdej sytuacji. Przy falownikach, ładowarkach pojazdów elektrycznych, fotowoltaice czy specjalistycznych urządzeniach konieczna może być inna klasa aparatu.

Różnicówka do ładowarki samochodu elektrycznego

Ładowarki samochodów elektrycznych są szczególnym przypadkiem, ponieważ mogą generować składowe stałe prądu upływu. W zależności od konstrukcji ładowarki i zastosowanych zabezpieczeń może być wymagany odpowiedni wyłącznik różnicowoprądowy, często typu B albo typ A współpracujący z detekcją prądu stałego 6 mA w urządzeniu.

Nie należy dobierać zabezpieczenia do ładowarki „na oko”. Trzeba sprawdzić wymagania producenta, projekt instalacji i lokalne warunki techniczne. Błędny dobór może wpływać na bezpieczeństwo użytkowania oraz prawidłowość działania zabezpieczeń.

Wyłącznik różnicowoprądowy do fotowoltaiki

Instalacja fotowoltaiczna również wymaga właściwego podejścia do ochrony różnicowoprądowej. Falownik może wpływać na charakter prądów upływu, a dobór zabezpieczeń zależy od typu falownika, układu sieci i zaleceń producenta.

W niektórych instalacjach konieczny może być wyłącznik typu B, w innych wystarczające może być inne rozwiązanie, jeśli falownik ma odpowiednie zabezpieczenia wewnętrzne. Zawsze należy bazować na projekcie i dokumentacji technicznej urządzenia.

Wyłącznik różnicowoprądowy do pompy ciepła

Pompa ciepła jest urządzeniem o dużej wartości, często z rozbudowaną elektroniką, sprężarką, przetwornicami i elementami sterowania. Dlatego obwód pompy ciepła powinien mieć zabezpieczenia dobrane zgodnie z wymaganiami producenta.

W zależności od konstrukcji pompy może być wymagany określony typ różnicówki. Ważne jest również zapewnienie niezawodności zasilania, ponieważ niepotrzebne zadziałania zabezpieczeń mogą powodować problemy z ogrzewaniem budynku.

Wyłącznik różnicowoprądowy do płyty indukcyjnej

Płyta indukcyjna jest urządzeniem dużej mocy, wyposażonym w elektronikę. Zazwyczaj wymaga osobnego obwodu i odpowiednio dobranych zabezpieczeń. W praktyce często stosuje się wyłączniki różnicowoprądowe typu A, ale konkretny dobór powinien wynikać z instrukcji producenta i projektu instalacji.

Przy płycie indukcyjnej ważne są:

• właściwy przekrój przewodów,
• prawidłowe zabezpieczenie nadprądowe,
• odpowiedni typ różnicówki,
• poprawne podłączenie faz,
• solidne połączenia w puszce lub zaciskach,
• brak pomieszania przewodów neutralnych.

Wyłącznik różnicowoprądowy do pralki i zmywarki

Pralka i zmywarka pracują z wodą, grzałkami, silnikami i elektroniką, dlatego są jednymi z odbiorników, przy których ochrona różnicowoprądowa ma duże znaczenie. Uszkodzona grzałka lub zawilgocone elementy mogą powodować prądy upływu i zadziałanie zabezpieczenia.

Jeżeli różnicówka wyłącza się podczas pracy pralki lub zmywarki, często przyczyną jest:

• grzałka z przebiciem,
• wilgoć,
• uszkodzony filtr przeciwzakłóceniowy,
• przetarty przewód,
• awaria silnika,
• uszkodzona pompa,
• problem z instalacją gniazda.

W takiej sytuacji należy sprawdzić zarówno urządzenie, jak i instalację.

Wyłącznik różnicowoprądowy a bojler elektryczny

Bojler elektryczny jest częstym źródłem problemów z różnicówką. Grzałka pracuje w kontakcie z wodą i z czasem może dojść do pogorszenia izolacji. Początkowo problem może pojawiać się sporadycznie, na przykład po nagrzaniu wody, a później coraz częściej.

Jeśli różnicówka wyłącza się po włączeniu bojlera, nie należy ignorować tego objawu. Może to oznaczać uszkodzenie grzałki lub zawilgocenie elementów elektrycznych. Dalsza eksploatacja może być niebezpieczna.

Wyłącznik różnicowoprądowy w warsztacie

Warsztat to miejsce, w którym instalacja elektryczna jest narażona na większe obciążenia niż w typowym mieszkaniu. Pracują tam elektronarzędzia, sprężarki, spawarki, szlifierki, silniki, odciągi, ładowarki i urządzenia trójfazowe.

W warsztacie ważny jest przemyślany podział obwodów i dobór różnicówek do charakteru odbiorników. Niektóre urządzenia, zwłaszcza z elektroniką mocy, mogą wymagać specjalnego podejścia. Warto unikać sytuacji, w której jedna różnicówka zabezpiecza cały warsztat, ponieważ pojedyncza usterka może zatrzymać całą pracę.

Wyłącznik różnicowoprądowy w instalacji przemysłowej

W przemyśle ochrona różnicowoprądowa musi być projektowana z uwzględnieniem charakteru maszyn, napędów, falowników, filtrów, rozdzielnic, długości przewodów i wymagań ciągłości pracy. Nie zawsze stosuje się takie same rozwiązania jak w instalacji domowej.

Wyzwania w instalacjach przemysłowych

W zakładach przemysłowych problemem mogą być:

• duże naturalne prądy upływu,
• liczne falowniki,
• długie przewody silnikowe,
• filtry EMC,
• wilgoć,
• pył,
• drgania,
• konieczność zachowania selektywności,
• wymóg ograniczenia nieplanowanych przestojów.

Dlatego dobór różnicówek w przemyśle powinien być częścią projektu instalacji, a nie przypadkową decyzją podczas montażu.

Wyłącznik różnicowoprądowy a uziemienie

Wyłącznik różnicowoprądowy nie zastępuje uziemienia. To bardzo ważne, ponieważ część osób uważa, że skoro w rozdzielnicy jest różnicówka, przewód ochronny lub uziom nie mają znaczenia. To błędne i niebezpieczne podejście.

Uziemienie i przewód ochronny PE są podstawowymi elementami ochrony przeciwporażeniowej. Różnicówka jest zabezpieczeniem dodatkowym, które zwiększa bezpieczeństwo, ale nie powinna być traktowana jako jedyny środek ochrony.

Dlaczego PE jest tak ważny?

Przewód ochronny zapewnia drogę dla prądu uszkodzeniowego i umożliwia szybkie zadziałanie zabezpieczeń. Jeśli metalowa obudowa urządzenia znajdzie się pod napięciem, prawidłowo podłączony PE pomaga odprowadzić prąd i ograniczyć napięcie dotykowe.

Bez prawidłowego przewodu ochronnego ochrona może być nieskuteczna lub nieprzewidywalna.

Wyłącznik różnicowoprądowy a układ sieci

Dobór i sposób montażu różnicówki zależą również od układu sieci. Inaczej wygląda ochrona w układzie TN-S, inaczej w TN-C-S, TT czy IT. Dla użytkownika końcowego te oznaczenia mogą brzmieć technicznie, ale dla elektryka mają kluczowe znaczenie.

Układ TN-S

W układzie TN-S przewód neutralny i ochronny są oddzielne w całej instalacji. Jest to korzystne dla stosowania wyłączników różnicowoprądowych, ponieważ separacja N i PE ułatwia prawidłowe działanie zabezpieczeń.

Układ TN-C-S

W układzie TN-C-S przewód PEN jest rozdzielany na PE i N w określonym punkcie instalacji. Po tym rozdziale nie wolno ponownie łączyć przewodu neutralnego z ochronnym, szczególnie za różnicówką.

Błędy w tym obszarze często powodują problemy z działaniem wyłączników różnicowoprądowych.

Układ TT

W układzie TT wyłączniki różnicowoprądowe mają szczególnie duże znaczenie, ponieważ ochrona przeciwporażeniowa opiera się w dużym stopniu na ich prawidłowym działaniu oraz odpowiednim uziemieniu instalacji. Wymaga to starannych pomiarów i właściwego doboru zabezpieczeń.

Błędy przy stosowaniu wyłączników różnicowoprądowych

W praktyce wiele problemów z różnicówkami wynika nie z wad samych aparatów, lecz z błędów projektowych, montażowych lub eksploatacyjnych.

Jedna różnicówka na zbyt wiele obwodów

Podłączenie zbyt wielu obwodów pod jeden wyłącznik zwiększa ryzyko niepożądanych zadziałań i utrudnia diagnostykę. Suma naturalnych prądów upływu może powodować wyłączenia, mimo że żadne pojedyncze urządzenie nie jest poważnie uszkodzone.

Zły typ różnicówki

Stosowanie typu AC do obwodów z nowoczesną elektroniką może być niewłaściwe. Z kolei tam, gdzie występują falowniki lub składowe stałe, konieczny może być typ B albo inne rozwiązanie zgodne z dokumentacją urządzenia.

Brak selektywności

Jeśli w instalacji zastosowano kilka różnicówek bez przemyślenia selektywności, awaria jednego obwodu może wyłączać zabezpieczenie główne. W większych instalacjach warto stosować podział stopniowy i odpowiednie typy selektywne.

Łączenie N i PE za różnicówką

To jeden z najczęstszych błędów. Połączenie przewodu neutralnego z ochronnym za wyłącznikiem różnicowoprądowym powoduje nieprawidłowy rozpływ prądów i zadziałanie zabezpieczenia.

Brak pomiarów po montażu

Samo zamontowanie aparatu w rozdzielnicy nie wystarczy. Po wykonaniu prac należy sprawdzić skuteczność ochrony, czasy zadziałania i poprawność połączeń. Bez pomiarów nie ma pewności, że instalacja jest bezpieczna.

Objawy uszkodzonego wyłącznika różnicowoprądowego

Choć często przyczyną problemu jest instalacja lub odbiornik, sam wyłącznik również może ulec uszkodzeniu. Aparaty elektryczne starzeją się, mogą być przeciążone, uszkodzone mechanicznie lub wadliwe.

Kiedy podejrzewać uszkodzenie różnicówki?

Niepokojące objawy to:

• brak reakcji na przycisk test,
• trudność z załączeniem mimo odłączonych obwodów,
• widoczne nadpalenia,
• zapach spalenizny w rozdzielnicy,
• luźny mechanizm,
• nadmierne nagrzewanie aparatu,
• ślady uszkodzeń mechanicznych,
• częste zadziałania bez potwierdzonej przyczyny po stronie instalacji.

Ostateczną ocenę powinien wykonać elektryk. W razie wątpliwości aparat należy wymienić na odpowiedni model i wykonać pomiary.

Czy wyłącznik różnicowoprądowy chroni przed dotknięciem fazy i neutralnego jednocześnie?

To ważna kwestia. Różnicówka działa wtedy, gdy pojawia się różnica między prądem wpływającym i wypływającym. Jeśli człowiek dotknie jednocześnie przewodu fazowego i neutralnego, a prąd popłynie między nimi bez upływu do ziemi, wyłącznik różnicowoprądowy może nie zadziałać.

Dlatego nie wolno traktować różnicówki jako pełnej ochrony przed każdym możliwym porażeniem. Instalacja musi być wykonana tak, aby uniemożliwiać dostęp do części czynnych, zapewniać izolację, uziemienie i właściwe zabezpieczenia.

Wyłącznik różnicowoprądowy a dzieci w domu

W domach, w których mieszkają dzieci, ochrona instalacji ma szczególne znaczenie. Dzieci mogą wkładać przedmioty do gniazd, dotykać przewodów, korzystać z urządzeń w sposób nieprzewidywalny. Wyłącznik różnicowoprądowy zwiększa poziom bezpieczeństwa, ale nie zastępuje zdrowego rozsądku i odpowiednich zabezpieczeń mechanicznych.

Warto stosować:

• gniazda z przesłonami torów prądowych,
• prawidłowo dobrane różnicówki,
• sprawne przewody ochronne,
• zabezpieczenia przed dostępem do rozdzielnicy,
• regularną kontrolę urządzeń,
• unikanie uszkodzonych przedłużaczy.

Wyłącznik różnicowoprądowy a przedłużacze

Przedłużacze są częstym źródłem problemów, zwłaszcza gdy są używane na zewnątrz, w garażu, na budowie albo w wilgotnych pomieszczeniach. Uszkodzona izolacja, zalanie, przeciążenie lub niska jakość wykonania mogą powodować prądy upływu.

Jeśli po podłączeniu przedłużacza różnicówka wybija, nie należy szukać sposobu na obejście zabezpieczenia. Przedłużacz może być uszkodzony i niebezpieczny. Szczególną ostrożność trzeba zachować przy bębnach kablowych, przedłużaczach ogrodowych i przewodach używanych z elektronarzędziami.

Wyłącznik różnicowoprądowy na budowie

Na budowie warunki pracy instalacji są trudne. Występuje wilgoć, błoto, uszkodzenia mechaniczne, częste przepinanie urządzeń, elektronarzędzia i prowizoryczne zasilanie. Dlatego ochrona różnicowoprądowa ma tam ogromne znaczenie.

Rozdzielnice budowlane powinny być wykonane w odpowiednim stopniu ochrony i wyposażone w właściwie dobrane zabezpieczenia. Przewody oraz przedłużacze muszą być regularnie kontrolowane. Zadziałanie różnicówki na budowie często oznacza realny problem z urządzeniem lub przewodem.

Wyłącznik różnicowoprądowy w ogrodzie

Instalacja ogrodowa jest szczególnie narażona na działanie wody. Oświetlenie, pompy, gniazda zewnętrzne, kosiarki, roboty koszące, fontanny i systemy nawadniania powinny być zasilane przez odpowiednio zabezpieczone obwody.

W ogrodzie warto stosować osobne zabezpieczenie różnicowoprądowe, aby awaria oprawy lub gniazda zewnętrznego nie wyłączała zasilania w całym domu. Ważny jest również odpowiedni osprzęt zewnętrzny, szczelne puszki i przewody przeznaczone do pracy w takich warunkach.

Wyłącznik różnicowoprądowy w kotłowni

Kotłownia może zawierać pompę obiegową, sterownik, kocioł, zasobnik, zawory, wentylatory, automatykę i inne urządzenia elektryczne. Niezawodność zasilania jest tu bardzo ważna, szczególnie w sezonie grzewczym.

Ochrona różnicowoprądowa powinna być dobrana tak, aby zapewniała bezpieczeństwo, ale nie powodowała nieuzasadnionych wyłączeń. Warto rozważyć osobny obwód dla urządzeń grzewczych, aby usterka innego odbiornika nie zatrzymała ogrzewania.

Wyłącznik różnicowoprądowy a oświetlenie

W starszych instalacjach oświetlenie nie zawsze było zabezpieczane różnicówką. W nowych rozwiązaniach coraz częściej obejmuje się ochroną również obwody oświetleniowe. Ma to znaczenie szczególnie w łazienkach, na zewnątrz, w garażach, piwnicach i pomieszczeniach wilgotnych.

Podział oświetlenia na kilka obwodów może zwiększyć bezpieczeństwo użytkowania. Jeśli jedna różnicówka wyłączy obwód, nie cały budynek pozostaje w ciemności.

Selektywność i podział obwodów

Dobrze zaprojektowana instalacja nie polega na zastosowaniu jak największej liczby zabezpieczeń bez planu. Ważny jest logiczny podział obwodów i zachowanie selektywności. Oznacza to, że przy awarii powinno zadziałać tylko to zabezpieczenie, które odpowiada za uszkodzony fragment instalacji.

Jak poprawić funkcjonalność instalacji?

W praktyce warto:

• wydzielać obwody o dużej mocy,
• osobno zabezpieczać obwody zewnętrzne,
• nie łączyć zbyt wielu odbiorników pod jedną różnicówką,
• stosować RCBO dla ważnych obwodów,
• dobierać typy aparatów do odbiorników,
• opisywać rozdzielnicę,
• wykonywać pomiary po zmianach.

Dzięki temu instalacja jest nie tylko bezpieczniejsza, ale też wygodniejsza w codziennym użytkowaniu.

Wyłącznik różnicowoprądowy a komfort użytkowania instalacji

Choć głównym celem różnicówki jest bezpieczeństwo, jej prawidłowy dobór wpływa także na komfort. Częste, nieuzasadnione wyłączenia są uciążliwe i mogą prowadzić do niebezpiecznych praktyk, takich jak omijanie zabezpieczeń.

Dobrze wykonana instalacja powinna być tak zaprojektowana, aby różnicówka reagowała na realne problemy, a nie na zwykłą pracę sprawnych urządzeń. Jeśli zabezpieczenie wyłącza się regularnie, trzeba znaleźć przyczynę, a nie traktować tego jako normalne zjawisko.

Modernizacja rozdzielnicy a wyłączniki różnicowoprądowe

Modernizacja rozdzielnicy to dobry moment na poprawę ochrony różnicowoprądowej. W starszych tablicach często brakuje miejsca, opisy są nieczytelne, przewody są źle uporządkowane, a zabezpieczenia nie odpowiadają współczesnym potrzebom.

Podczas modernizacji warto:

• przeanalizować układ obwodów,
• dobrać odpowiednie typy różnicówek,
• rozdzielić przewody neutralne na właściwe listwy,
• opisać aparaty,
• sprawdzić stan przewodów,
• wykonać pomiary końcowe,
• uwzględnić przyszłe obciążenia.

Dobrze zaprojektowana rozdzielnica ułatwia eksploatację i skraca czas diagnostyki awarii.

Wyłącznik różnicowoprądowy a urządzenia elektroniczne

Nowoczesne urządzenia elektroniczne często zawierają filtry przeciwzakłóceniowe, zasilacze impulsowe i układy sterowania. Takie elementy mogą powodować niewielkie prądy upływu nawet przy prawidłowej pracy. Jeśli wiele takich urządzeń jest podłączonych do jednej różnicówki, może dochodzić do sumowania upływów.

Dotyczy to między innymi:

• komputerów,
• zasilaczy UPS,
• telewizorów,
• sprzętu audio,
• ładowarek,
• sterowników,
• routerów,
• urządzeń smart home,
• oświetlenia LED z zasilaczami.

Nie oznacza to, że urządzenia są uszkodzone. Oznacza natomiast, że instalacja powinna być odpowiednio podzielona, a zabezpieczenia dobrane do realnego charakteru obciążeń.

Wyłącznik różnicowoprądowy a oświetlenie LED

Oświetlenie LED jest energooszczędne, ale często zawiera zasilacze elektroniczne. W większych instalacjach, gdzie pracuje dużo opraw LED, mogą pojawiać się prądy upływu i zakłócenia. Zdarza się, że źle dobrane lub niskiej jakości zasilacze powodują problemy z różnicówką.

W takich przypadkach warto sprawdzić:

• jakość opraw i zasilaczy,
• podział obwodów,
• poprawność połączeń,
• stan izolacji,
• typ zastosowanego wyłącznika,
• obecność wilgoci w oprawach.

Wyłącznik różnicowoprądowy a instalacja smart home

Systemy inteligentnego domu składają się z wielu modułów, sterowników, zasilaczy, przekaźników, czujników i urządzeń komunikacyjnych. Choć pojedyncze moduły pobierają niewielką moc, całość może tworzyć rozbudowany układ z licznymi elementami elektronicznymi.

W instalacjach smart home warto szczególnie zadbać o dobry podział obwodów, jakość zasilaczy i opisanie rozdzielnicy. Awaria jednego modułu nie powinna wyłączać całego domu.

Wyłącznik różnicowoprądowy a agregat prądotwórczy

Zasilanie z agregatu prądotwórczego wymaga osobnej analizy ochrony przeciwporażeniowej. Nie zawsze zabezpieczenia będą działać tak samo jak przy zasilaniu z sieci energetycznej. Znaczenie ma układ połączeń agregatu, sposób uziemienia, przełącznik sieć-agregat i parametry instalacji.

Jeśli agregat ma zasilać dom lub obiekt, instalacja powinna być zaprojektowana przez specjalistę. Nieprawidłowe podłączenie może spowodować, że różnicówka nie będzie działać zgodnie z oczekiwaniami.

Wyłącznik różnicowoprądowy a instalacja off-grid

W instalacjach wyspowych, zasilanych z falowników, akumulatorów lub systemów fotowoltaicznych, ochrona różnicowoprądowa wymaga szczególnej wiedzy. Kluczowe są układ sieci, sposób uziemienia punktu neutralnego, typ falownika i zalecenia producenta.

Nie należy automatycznie kopiować rozwiązań z typowej instalacji domowej. W systemach off-grid sposób działania zabezpieczeń może być inny, dlatego projekt powinien być wykonany indywidualnie.

Wyłącznik różnicowoprądowy a przepięcia

Wyłącznik różnicowoprądowy nie jest ogranicznikiem przepięć. Nie chroni instalacji przed skutkami wyładowań atmosferycznych, przepięć łączeniowych czy nagłych wzrostów napięcia. Do tego służą ograniczniki przepięć.

W dobrze zaprojektowanej rozdzielnicy różnicówki mogą współpracować z ogranicznikami przepięć, wyłącznikami nadprądowymi i innymi aparatami ochronnymi. Każdy z nich pełni inną funkcję.

Wyłącznik różnicowoprądowy a pożar instalacji

Prądy upływu mogą przyczyniać się do powstawania pożarów, ale różnicówka nie zastępuje wszystkich zabezpieczeń przeciwpożarowych. Instalacja powinna mieć właściwie dobrane przekroje przewodów, zabezpieczenia nadprądowe, solidne połączenia, odpowiednie materiały i okresowe przeglądy.

Szczególne ryzyko pożaru występuje przy:

• luźnych zaciskach,
• przeciążonych przewodach,
• uszkodzonej izolacji,
• zawilgoconych puszkach,
• starych instalacjach,
• nieprawidłowych przedłużaczach,
• prowizorycznych naprawach.

Wyłącznik różnicowoprądowy może ograniczyć część zagrożeń, ale nie powinien być traktowany jako jedyny środek ochrony przeciwpożarowej.

Jak sprawdzić, który obwód powoduje zadziałanie różnicówki?

Gdy różnicówka wyłącza zasilanie, warto działać spokojnie i metodycznie. Najpierw należy odłączyć urządzenia z gniazd, a następnie próbować załączać obwody pojedynczo. Jeśli problem pojawia się po włączeniu konkretnego obwodu lub urządzenia, można zawęzić obszar diagnostyki.

Nie należy jednak rozkręcać rozdzielnicy bez kwalifikacji. Użytkownik może bezpiecznie odłączyć odbiorniki od gniazd i sprawdzić podstawowe zależności, ale pomiary i prace przy instalacji powinien wykonać elektryk.

Typowy schemat postępowania użytkownika

Można zacząć od prostych kroków:

• odłączyć urządzenia od gniazd,
• spróbować ponownie załączyć różnicówkę,
• włączać urządzenia pojedynczo,
• zwrócić uwagę na wilgoć i urządzenia zewnętrzne,
• sprawdzić, czy problem pojawia się przy konkretnym sprzęcie,
• nie używać urządzenia, które powoduje wyłączenie,
• wezwać elektryka, jeśli problem się powtarza.

Takie działania mogą pomóc ustalić, czy winny jest odbiornik, czy instalacja.

Kiedy wezwać elektryka?

Elektryka należy wezwać zawsze wtedy, gdy problem dotyczy rozdzielnicy, przewodów, gniazd, instalacji stałej lub gdy różnicówka działa w sposób nieprzewidywalny. Szczególnie pilne są sytuacje, w których pojawia się zapach spalenizny, dym, nagrzewanie aparatu, widoczne uszkodzenia albo zadziałanie zabezpieczeń po deszczu.

Pomoc specjalisty jest konieczna również wtedy, gdy:

• różnicówka nie reaguje na test,
• nie można jej załączyć,
• wybija mimo odłączenia urządzeń,
• problem dotyczy łazienki lub instalacji zewnętrznej,
• doszło do zalania,
• instalacja jest stara,
• planowana jest modernizacja rozdzielnicy,
• podłączane są falowniki, fotowoltaika lub ładowarka EV.

Dlaczego nie wolno omijać wyłącznika różnicowoprądowego?

Czasami użytkownicy, zirytowani częstym wyłączaniem, decydują się na obejście różnicówki lub wymianę jej na mniej czułą bez diagnozy. To bardzo niebezpieczne. Zadziałanie zabezpieczenia może oznaczać realny prąd upływu, który grozi porażeniem lub pożarem.

Omijanie wyłącznika różnicowoprądowego usuwa objaw, ale nie usuwa przyczyny. Jeśli zabezpieczenie wyłącza instalację, należy znaleźć źródło problemu.

Jak dbać o instalację z wyłącznikiem różnicowoprądowym?

Instalacja elektryczna wymaga okresowej kontroli. Dotyczy to szczególnie budynków starszych, obiektów intensywnie użytkowanych, instalacji zewnętrznych i miejsc, gdzie występuje wilgoć.

Dobre praktyki obejmują:

• okresowe testowanie przyciskiem TEST,
• wykonywanie przeglądów instalacji,
• kontrolę gniazd i osprzętu,
• unikanie przeciążania przedłużaczy,
• wymianę uszkodzonych przewodów,
• ochronę instalacji przed wilgocią,
• reagowanie na zadziałania zabezpieczeń,
• sprawdzanie urządzeń powodujących wyłączenia,
• modernizację starych rozdzielnic.

Regularna kontrola jest znacznie tańsza i bezpieczniejsza niż usuwanie skutków awarii.

Wyłącznik różnicowoprądowy w nowoczesnej instalacji elektrycznej

Współczesna instalacja elektryczna obsługuje znacznie więcej urządzeń niż dawniej. Oprócz klasycznych odbiorników pojawiają się pompy ciepła, klimatyzatory, fotowoltaika, ładowarki samochodów elektrycznych, systemy smart home, rekuperacja, rolety elektryczne, monitoring i rozbudowana elektronika.

To oznacza, że ochrona różnicowoprądowa musi być projektowana z większą starannością. Nie wystarczy jeden aparat na cały budynek. Potrzebny jest przemyślany podział obwodów, właściwe typy różnicówek i dobra organizacja rozdzielnicy.

Najważniejsze zasady bezpiecznego stosowania wyłączników różnicowoprądowych

Wyłącznik różnicowoprądowy jest bardzo skutecznym elementem ochrony, ale jego działanie zależy od całej instalacji. Aby spełniał swoją funkcję, trzeba przestrzegać kilku zasad.

Najważniejsze z nich to:

• dobierać typ różnicówki do rodzaju odbiorników,
• stosować odpowiednią czułość,
• zapewnić prawidłowe uziemienie,
• nie łączyć N i PE za różnicówką,
• nie mieszać przewodów neutralnych między aparatami,
• dzielić instalację na logiczne obwody,
• wykonywać pomiary po montażu,
• regularnie testować urządzenie,
• nie omijać zabezpieczenia,
• reagować na każde nietypowe zadziałanie.

Dzięki temu różnicówka może realnie zwiększyć bezpieczeństwo użytkowników i ograniczyć skutki awarii.

Wyłącznik różnicowoprądowy jako standard bezpieczeństwa

W dobrze wykonanej instalacji elektrycznej wyłącznik różnicowoprądowy nie jest dodatkiem, lecz jednym z podstawowych elementów ochrony. Jego rola jest szczególnie ważna tam, gdzie występuje wilgoć, urządzenia z metalową obudową, odbiorniki dużej mocy, instalacje zewnętrzne i nowoczesna elektronika.

Prawidłowo dobrana różnicówka może chronić przed skutkami porażenia, pomagać wykrywać uszkodzone urządzenia i ograniczać ryzyko pożaru od prądów upływu. Nie zastępuje jednak fachowego projektu, poprawnego montażu, uziemienia, zabezpieczeń nadprądowych ani okresowych pomiarów.

Najlepsze efekty daje kompleksowe podejście: dobry projekt instalacji, właściwy dobór aparatów, staranny montaż, pomiary kontrolne i regularna eksploatacja zgodna z zasadami bezpieczeństwa. Wtedy wyłącznik różnicowoprądowy staje się nie tylko elementem w rozdzielnicy, ale realną ochroną ludzi, budynku i urządzeń elektrycznych.
