Pasta lutownicza to jeden z najważniejszych materiałów pomocniczych wykorzystywanych podczas lutowania elementów elektronicznych, przewodów, złączy, płytek PCB oraz drobnych komponentów metalowych. Choć często bywa mylona z topnikiem, cyną w paście albo klasycznym spoiwem lutowniczym, w praktyce jej rola zależy od konkretnego rodzaju produktu. Dobrze dobrana pasta lutownicza może znacząco ułatwić lutowanie, poprawić zwilżanie powierzchni, ograniczyć powstawanie zimnych lutów i zwiększyć trwałość połączenia. Źle dobrana lub niewłaściwie użyta może natomiast powodować zabrudzenia, korozję, zwarcia, problemy z przewodzeniem albo trudności przy czyszczeniu płytki.
Spis treści
- Czym jest pasta lutownicza
- Pasta lutownicza a topnik i cyna w paście
- Do czego służy pasta lutownicza
- Jak działa pasta lutownicza podczas lutowania
- Rodzaje past lutowniczych
- Pasta lutownicza do elektroniki
- Pasta lutownicza SMD
- Pasta lutownicza z cyną
- Pasta lutownicza bez ołowiu i z ołowiem
- Najważniejsze parametry pasty lutowniczej
- Jak wybrać dobrą pastę lutowniczą
- Jak używać pasty lutowniczej krok po kroku
- Pasta lutownicza w pracy z lutownicą kolbową
- Pasta lutownicza przy lutowaniu gorącym powietrzem
- Pasta lutownicza w montażu SMD
- Najczęstsze błędy przy stosowaniu pasty lutowniczej
- Czyszczenie pozostałości po paście lutowniczej
- Przechowywanie pasty lutowniczej
- Bezpieczeństwo podczas pracy z pastą lutowniczą
- Pasta lutownicza w domowym warsztacie i profesjonalnym serwisie
- Najważniejsze wnioski dla użytkownika
Czym jest pasta lutownicza
Pasta lutownicza to preparat stosowany w procesie lutowania, którego zadaniem jest ułatwienie tworzenia trwałego połączenia metalicznego między lutowanymi elementami. W zależności od rodzaju może mieć postać samego topnika w formie pasty albo mieszaniny topnika i drobno zmielonego proszku lutowniczego, czyli stopu metali tworzącego spoiwo.
W najprostszym ujęciu pasta lutownicza pomaga lutowi lepiej rozpłynąć się po powierzchni, usuwa lub ogranicza tlenki, poprawia zwilżalność metalu i stabilizuje proces lutowania. Dzięki temu połączenie jest bardziej równomierne, estetyczne i mechanicznie trwałe.
W elektronice termin pasta lutownicza bardzo często oznacza pastę do montażu SMD, czyli mieszaninę mikroskopijnych kulek stopu lutowniczego oraz topnika. Taką pastę nakłada się na pola lutownicze, ustawia komponenty, a następnie podgrzewa całość gorącym powietrzem, na płycie grzewczej, w piecu rozpływowym albo przy użyciu stacji lutowniczej.
W zastosowaniach amatorskich i warsztatowych tym samym określeniem często nazywa się również pastę topnikową, używaną pomocniczo przy lutowaniu przewodów, złączy, blaszek, większych pól lutowniczych albo elementów, które trudno zwilżyć zwykłą cyną.
Dlaczego pasta lutownicza jest tak ważna
Lutowanie nie polega wyłącznie na stopieniu cyny. Aby połączenie było dobre, spoiwo musi połączyć się z metalową powierzchnią. Problem polega na tym, że metale bardzo łatwo pokrywają się warstwą tlenków i zanieczyszczeń. Nawet jeśli powierzchnia wygląda na czystą, może nie przyjmować lutu tak dobrze, jak powinna.
Pasta lutownicza poprawia warunki lutowania, ponieważ ułatwia usunięcie warstw utrudniających zwilżanie. Dzięki temu lut może rozpłynąć się równomiernie, a nie tworzyć kulki, grudki lub matowej, słabej spoiny.
Pasta lutownicza jako wsparcie procesu, nie zamiennik umiejętności
Warto od razu podkreślić, że nawet najlepsza pasta lutownicza nie zastąpi właściwej temperatury, czystych powierzchni, odpowiedniego grotu, dobrej techniki i prawidłowo dobranego spoiwa. Może jednak znacząco zwiększyć margines błędu, szczególnie podczas pracy z drobną elektroniką, przewodami o utlenionych końcówkach albo elementami, które trudno się lutują.
Pasta jest narzędziem pomocniczym. Działa najlepiej wtedy, gdy użytkownik rozumie, po co ją stosuje i w jakiej ilości.
Pasta lutownicza a topnik i cyna w paście
Jednym z najczęstszych źródeł nieporozumień jest różnica między pastą lutowniczą, topnikiem i cyną w paście. W sklepach, poradnikach i rozmowach warsztatowych te nazwy bywają używane zamiennie, choć nie zawsze oznaczają to samo.
Topnik
Topnik to substancja chemiczna, która wspomaga lutowanie. Jego główne zadania to:
- usuwanie tlenków z powierzchni lutowanych metali,
- zabezpieczanie powierzchni przed ponownym utlenianiem podczas grzania,
- poprawa zwilżalności,
- ułatwienie rozpływania spoiwa,
- zwiększenie jakości połączenia lutowanego.
Topnik może mieć postać płynu, żelu, pasty, pisaka, kalafonii, aktywatora albo być zawarty wewnątrz drutu lutowniczego.
Pasta topnikowa
Pasta topnikowa to topnik w gęstej, półstałej formie. Często właśnie ona jest potocznie nazywana pastą lutowniczą. Nie zawiera proszku metalicznego, więc sama nie tworzy spoiwa. Potrzebna jest dodatkowa cyna, na przykład w drucie lutowniczym.
Taka pasta dobrze sprawdza się przy lutowaniu przewodów, blaszek, konektorów, końcówek kablowych i większych elementów, gdzie potrzeba poprawić zwilżanie.
Cyna w paście
Cyna w paście, czyli właściwa pasta lutownicza do montażu SMD, zawiera:
- drobny proszek stopu lutowniczego,
- topnik,
- dodatki wpływające na lepkość,
- substancje stabilizujące,
- składniki poprawiające nakładanie i rozpływ.
Po podgrzaniu proszek metaliczny stapia się, a topnik aktywuje powierzchnie. W efekcie powstaje połączenie lutowane.
Najważniejsza różnica
Najprościej można to ująć tak:
Pasta topnikowa pomaga lutować, ale nie zastępuje cyny. Pasta lutownicza z cyną zawiera spoiwo i po podgrzaniu tworzy lut.
Ta różnica jest bardzo ważna. Jeżeli użytkownik kupi samą pastę topnikową i spróbuje nią przylutować element bez dodania spoiwa, nie uzyska połączenia. Z kolei jeśli użyje pasty z cyną tam, gdzie potrzebny jest tylko topnik, może nałożyć zbyt dużo spoiwa i doprowadzić do zwarć.
Do czego służy pasta lutownicza
Pasta lutownicza ma szerokie zastosowanie w elektronice, elektrotechnice, serwisie, produkcji, modelarstwie i drobnych pracach warsztatowych. Jej dokładna funkcja zależy od typu produktu, ale główny cel pozostaje podobny: ułatwić wykonanie dobrego połączenia lutowanego.
Lutowanie elementów elektronicznych
W elektronice pasta jest szczególnie ważna przy montażu i naprawie płytek PCB. Pozwala lutować drobne komponenty, poprawiać połączenia, usuwać zimne luty i pracować z elementami, które mają małe pola lutownicze.
Przydaje się między innymi do:
- rezystorów SMD,
- kondensatorów SMD,
- układów scalonych,
- gniazd,
- złączy,
- padów na płytce drukowanej,
- przewodów sygnałowych,
- ekranów i blaszek masy.
Montaż SMD
Najbardziej charakterystycznym zastosowaniem pasty lutowniczej jest montaż powierzchniowy, czyli SMD. W tym przypadku pastę z cyną nakłada się na pola lutownicze płytki, a następnie układa elementy. Po podgrzaniu pasta rozpływa się, tworząc spoiny.
To rozwiązanie pozwala lutować bardzo małe elementy, które trudno byłoby połączyć klasyczną lutownicą kolbową i drutem cynowym.
Naprawy serwisowe
W serwisie elektroniki pasta lutownicza jest używana przy:
- wymianie gniazd ładowania,
- naprawie telefonów,
- lutowaniu płyt głównych,
- wymianie układów scalonych,
- poprawianiu połączeń SMD,
- reballingu wybranych układów,
- naprawach modułów samochodowych,
- serwisie laptopów,
- regeneracji sterowników.
W takich pracach liczy się precyzja, czystość i kontrola ilości materiału.
Lutowanie przewodów
Pasta topnikowa może ułatwić cynowanie i lutowanie przewodów, szczególnie gdy są lekko utlenione, stare albo wykonane z materiału, który trudniej przyjmuje cynę. Należy jednak uważać, aby nie stosować agresywnej pasty kwasowej do elektroniki, ponieważ jej pozostałości mogą powodować korozję.
Lutowanie złączy i konektorów
W złączach elektrycznych dobry kontakt ma ogromne znaczenie. Pasta pomaga uzyskać bardziej równomierne zwilżenie, szczególnie przy większych powierzchniach metalowych, które wymagają dłuższego grzania.
Prace modelarskie i hobbystyczne
W modelarstwie, majsterkowaniu i drobnych projektach DIY pasta lutownicza sprawdza się przy łączeniu cienkich blaszek, przewodów, elementów mosiężnych, miedzianych czy cynowanych. Warto jednak dobrać ją do materiału i późniejszego zastosowania.
Jak działa pasta lutownicza podczas lutowania
Aby zrozumieć, dlaczego pasta lutownicza jest skuteczna, warto spojrzeć na sam proces lutowania. Lut musi stopić się i zwilżyć powierzchnie, które mają zostać połączone. Jeżeli powierzchnie są utlenione, zabrudzone albo zbyt zimne, spoiwo nie rozpływa się prawidłowo.
Usuwanie tlenków
Metale w kontakcie z powietrzem pokrywają się warstwą tlenków. Ta warstwa może być cienka i niewidoczna, ale skutecznie utrudnia lutowanie. Topnik zawarty w paście aktywuje się pod wpływem temperatury i pomaga usunąć lub rozbić tę barierę.
Dzięki temu cyna może zetknąć się z czystszą powierzchnią metalu.
Poprawa zwilżalności
Zwilżalność oznacza zdolność stopionego lutu do rozpływania się po powierzchni. Jeżeli zwilżalność jest dobra, lut tworzy gładką, błyszczącą i stabilną spoinę. Jeżeli jest słaba, lut zbiera się w kulki, nie przywiera i tworzy słabe połączenie.
Dobra pasta lutownicza poprawia zwilżalność i pomaga uzyskać prawidłowy kształt lutu.
Ochrona przed ponownym utlenianiem
Podczas lutowania elementy są podgrzewane, a wysoka temperatura przyspiesza utlenianie. Pasta tworzy warunki, które ograniczają dostęp tlenu do powierzchni i pomagają utrzymać ją w stanie umożliwiającym lutowanie.
Stabilizacja elementów
Pasta lutownicza z cyną, stosowana w montażu SMD, ma również właściwości klejące. Dzięki temu małe komponenty pozostają na miejscu przed podgrzaniem. Jest to bardzo ważne przy pracy z elementami 0402, 0603, 0805, układami scalonymi i drobnymi złączami.
Tworzenie spoiny
Jeżeli pasta zawiera proszek lutowniczy, po osiągnięciu odpowiedniej temperatury drobiny stopu zaczynają się stapiać. Pod wpływem napięcia powierzchniowego lut zbiera się na padach i wyprowadzeniach elementu, tworząc połączenie.
To zjawisko jest szczególnie widoczne przy SMD: dobrze ustawiony element potrafi delikatnie „ułożyć się” na padach w trakcie rozpływu.
Rodzaje past lutowniczych
Na rynku dostępnych jest wiele produktów określanych jako pasta lutownicza. Różnią się składem, zastosowaniem, aktywnością topnika, temperaturą pracy, zawartością metali i sposobem czyszczenia po lutowaniu.
Pasta lutownicza topnikowa
To preparat, który nie zawiera proszku spoiwa. Służy do wspomagania lutowania cyną w drucie lub innym spoiwem. Ma konsystencję pasty, żelu lub gęstej masy.
Zastosowanie pasty topnikowej
Pasta topnikowa sprawdza się przy:
- lutowaniu przewodów,
- cynowaniu końcówek kabli,
- lutowaniu złączy,
- poprawianiu połączeń,
- pracy z większymi polami lutowniczymi,
- lutowaniu elementów przewlekanych,
- naprawach warsztatowych.
Zalety pasty topnikowej
Najważniejsze zalety to:
- łatwe nakładanie,
- dobre utrzymywanie się na powierzchni,
- poprawa rozpływania cyny,
- możliwość precyzyjnej aplikacji,
- przydatność w wielu pracach ręcznych.
Pasta lutownicza z cyną
To mieszanina proszku lutowniczego i topnika. Jest stosowana głównie przy montażu SMD i lutowaniu rozpływowym.
Zastosowanie pasty z cyną
Pasta z cyną jest używana do:
- montażu elementów SMD,
- pracy z szablonem,
- lutowania hot air,
- napraw elektroniki,
- produkcji małych serii PCB,
- prototypowania,
- wymiany drobnych komponentów.
Cechy pasty z cyną
Dobra pasta z cyną powinna mieć:
- odpowiednią lepkość,
- równomierny rozkład proszku,
- dobrą aktywność topnika,
- stabilność podczas nakładania,
- przewidywalny rozpływ,
- niski poziom rozprysków,
- ograniczone pozostałości po lutowaniu.
Pasta lutownicza kalafoniowa
Pasta kalafoniowa opiera się na kalafonii lub jej pochodnych. Jest popularna w elektronice, ponieważ dobrze wspomaga lutowanie i jest mniej agresywna niż pasty kwasowe.
Kiedy warto używać pasty kalafoniowej
Pasta kalafoniowa jest dobrym wyborem przy lutowaniu:
- przewodów miedzianych,
- elementów elektronicznych,
- pól lutowniczych PCB,
- drobnych złączy,
- elementów przewlekanych.
Po lutowaniu jej pozostałości często warto usunąć, zwłaszcza jeśli płytka ma pracować w wilgotnym środowisku albo przy wysokiej impedancji.
Pasta lutownicza kwasowa
Pasta kwasowa jest aktywniejsza chemicznie. Może być skuteczna przy lutowaniu trudniejszych, zabrudzonych lub utlenionych powierzchni metalowych, ale zwykle nie jest zalecana do elektroniki.
Dlaczego pasta kwasowa jest ryzykowna w elektronice
Pozostałości aktywnych chemicznie składników mogą powodować:
- korozję ścieżek,
- uszkodzenia przewodów,
- prądy upływu,
- zwarcia,
- degradację padów,
- problemy po kilku tygodniach lub miesiącach.
Dlatego do płytek PCB, przewodów sygnałowych i elektroniki niskonapięciowej należy wybierać pasty przeznaczone do elektroniki, a nie przypadkowe preparaty do blacharki czy instalacji.
Pasta lutownicza no-clean
Pasta typu no-clean zostawia pozostałości, które w typowych warunkach nie wymagają czyszczenia. To popularne rozwiązanie w elektronice, szczególnie tam, gdzie liczy się wygoda i ograniczenie dodatkowych etapów pracy.
Zalety pasty no-clean
Do zalet należą:
- mniejsza potrzeba mycia płytki,
- dobre właściwości lutownicze,
- wygoda w serwisie,
- ograniczenie czasu pracy,
- estetyczne pozostałości przy prawidłowym użyciu.
Kiedy mimo wszystko warto czyścić no-clean
Choć nazwa sugeruje brak konieczności czyszczenia, w praktyce warto usuwać pozostałości, gdy:
- płytka pracuje w wilgoci,
- układ jest bardzo czuły,
- występują wysokie impedancje,
- pasta została nałożona w nadmiarze,
- pozostałości wyglądają nieestetycznie,
- urządzenie ma być naprawą profesjonalną.
Pasta lutownicza RMA, RA i aktywna
Topniki w pastach mogą różnić się aktywnością. Oznaczenia takie jak RMA czy RA odnoszą się do charakteru topnika.
RMA
RMA to topnik kalafoniowy o umiarkowanej aktywności. Jest popularny w elektronice, ponieważ dobrze wspiera lutowanie, a jednocześnie nie jest skrajnie agresywny.
RA
RA oznacza topnik bardziej aktywny. Może lepiej radzić sobie z utlenionymi powierzchniami, ale jego pozostałości częściej wymagają czyszczenia.
Aktywne pasty specjalistyczne
Bardziej aktywne pasty stosuje się tam, gdzie zwykły topnik nie wystarcza. Należy jednak zachować ostrożność, ponieważ większa aktywność chemiczna zwykle oznacza większe wymagania dotyczące czyszczenia.
Pasta lutownicza do elektroniki
Pasta lutownicza do elektroniki powinna być dobrana znacznie ostrożniej niż pasta do prac ogólnych. Elektronika jest wrażliwa na korozję, zabrudzenia jonowe, prądy upływu i pozostałości topnika. Dlatego nie każda pasta nadaje się do pracy z płytkami PCB.
Cechy dobrej pasty do elektroniki
Dobra pasta do elektroniki powinna:
- być przeznaczona do płytek PCB,
- mieć odpowiednią aktywność topnika,
- nie powodować korozji przy prawidłowym użyciu,
- dobrze współpracować z cyną,
- łatwo się nakładać,
- nie rozlewać się nadmiernie,
- pozwalać na kontrolę ilości,
- być możliwa do usunięcia odpowiednim środkiem czyszczącym.
Dlaczego nie używać przypadkowej pasty
Przypadkowa pasta lutownicza może działać dobrze przy lutowaniu blachy, rurki czy przewodu, ale zniszczyć elektronikę. Szczególnie niebezpieczne są preparaty o wysokiej aktywności chemicznej, które nie zostały przeznaczone do obwodów drukowanych.
W elektronice problem nie zawsze pojawia się od razu. Płytka może działać po naprawie, ale po kilku tygodniach zaczynają występować niestabilności, zakłócenia albo korozja. Dlatego dobór pasty lutowniczej do elektroniki jest kluczowy.
Pasta do przewodów a pasta do PCB
Do przewodów zasilających czasem stosuje się mocniejsze topniki, ale do PCB lepiej wybierać produkty dedykowane elektronice. Na płytce pozostałości mogą pozostawać między ścieżkami, pod układami scalonymi i przy elementach o małych odstępach. Tam ryzyko zwarć i korozji jest większe.
Pasta lutownicza SMD
Pasta lutownicza SMD to jeden z podstawowych materiałów wykorzystywanych przy montażu powierzchniowym. Zawiera drobny proszek stopu lutowniczego i topnik. Nakłada się ją bezpośrednio na pady, a następnie podgrzewa do temperatury rozpływu.
Dlaczego pasta SMD jest tak wygodna
Przy elementach SMD tradycyjna metoda lutowania drutem cynowym bywa trudna. Małe pady, drobne wyprowadzenia i niewielkie odstępy między pinami wymagają precyzji. Pasta rozwiązuje część tych problemów, ponieważ można ją nałożyć wcześniej, a potem podgrzać całą strefę.
Pasta SMD pomaga przy montażu:
- rezystorów,
- kondensatorów,
- diod LED,
- tranzystorów,
- układów SOIC,
- układów QFN,
- układów TSSOP,
- gniazd USB,
- filtrów,
- cewek,
- modułów radiowych.
Nakładanie pasty SMD
Pastę można nakładać:
- strzykawką,
- igłą dozującą,
- szpatułką,
- przez szablon,
- automatycznym dozownikiem,
- ręcznie pod mikroskopem.
W produkcji używa się szablonów stalowych, które pozwalają nałożyć pastę dokładnie na wszystkie pady jednocześnie. W serwisie i prototypowaniu często wystarczy strzykawka z cienką igłą.
Ilość pasty przy SMD
Jednym z najważniejszych aspektów jest ilość. Zbyt mało pasty może dać słabe połączenie, a zbyt dużo może spowodować mostki lutownicze i zwarcia między padami.
W montażu SMD mniej często znaczy lepiej, o ile ilość pasty nadal wystarcza do utworzenia pełnego połączenia.
Pasta lutownicza z cyną
Pasta z cyną to produkt, który po podgrzaniu tworzy właściwe połączenie lutowane. W jej składzie znajduje się proszek metaliczny, którego cząstki mają określony rozmiar. Ten rozmiar ma znaczenie dla precyzji nakładania i jakości lutowania.
Skład pasty z cyną
Typowa pasta z cyną zawiera:
- proszek stopu lutowniczego,
- topnik,
- aktywatory,
- rozpuszczalniki,
- dodatki regulujące lepkość,
- składniki stabilizujące.
Proporcje są dobrane tak, aby pasta dobrze trzymała się padów, nie rozwarstwiała się zbyt szybko i prawidłowo rozpływała pod wpływem temperatury.
Zastosowanie w prototypowaniu
Dla osób projektujących własne płytki PCB pasta lutownicza z cyną jest bardzo wygodna. Pozwala montować elementy SMD bez profesjonalnej linii produkcyjnej. Wystarczy szablon, pęseta i źródło ciepła, na przykład hot air, płyta grzewcza lub mały piec.
Zastosowanie w serwisie
W serwisie pasta z cyną pomaga przy wymianie gniazd, układów i drobnych elementów. Szczególnie przydatna jest tam, gdzie trzeba odtworzyć małą ilość spoiwa na padach.
Pasta lutownicza bez ołowiu i z ołowiem
Jednym z ważnych podziałów jest rozróżnienie na pasty ołowiowe i bezołowiowe. Różnią się składem stopu, temperaturą topnienia, sposobem pracy i właściwościami połączenia.
Pasta lutownicza ołowiowa
Pasty ołowiowe zawierają stop cyny z ołowiem. Tradycyjnie były bardzo popularne w elektronice ze względu na dobre właściwości lutownicze i stosunkowo niską temperaturę topnienia.
Zalety past ołowiowych
Do zalet należą:
- łatwiejszy rozpływ,
- niższa temperatura pracy,
- dobra zwilżalność,
- wygoda w lutowaniu ręcznym,
- mniejsze ryzyko przegrzania elementów przy poprawnej technice.
Wady past ołowiowych
Najważniejszą wadą jest obecność ołowiu, czyli substancji toksycznej. Wymaga to ostrożności, higieny pracy i odpowiedzialnego obchodzenia się z odpadami. W wielu zastosowaniach produkcyjnych stosowanie ołowiu jest ograniczone przepisami i wymaganiami środowiskowymi.
Pasta lutownicza bezołowiowa
Pasty bezołowiowe bazują zwykle na stopach cyny z dodatkami srebra, miedzi lub innych metali. Są standardem w wielu współczesnych zastosowaniach produkcyjnych.
Zalety past bezołowiowych
Najważniejsze zalety to:
- brak ołowiu w składzie,
- zgodność z wymaganiami nowoczesnej elektroniki,
- dobre właściwości mechaniczne przy właściwym procesie,
- szeroka dostępność.
Wady past bezołowiowych
Pasty bezołowiowe często wymagają wyższej temperatury rozpływu. Mogą być mniej „wybaczające” dla początkujących i wymagać lepszej kontroli profilu grzania.
Przy naprawach elektroniki trzeba uważać, aby nie przegrzać elementów, laminatu ani pól lutowniczych.
Którą pastę wybrać
Do nauki i hobbystycznych napraw często łatwiejsza w użyciu bywa pasta ołowiowa, ale ze względów bezpieczeństwa i zgodności z nowymi standardami wiele osób wybiera pasty bezołowiowe. W profesjonalnym serwisie wybór zależy od typu naprawianego urządzenia, wymagań klienta i technologii oryginalnego montażu.
Najważniejsze parametry pasty lutowniczej
Przy wyborze produktu nie warto kierować się wyłącznie ceną. Pasta lutownicza ma konkretne parametry, które wpływają na jej zachowanie podczas pracy.
Temperatura topnienia
Temperatura topnienia zależy od składu stopu. Pasty ołowiowe zwykle topią się w niższej temperaturze niż bezołowiowe. Ma to wpływ na ustawienia hot air, grotu, pieca lub płyty grzewczej.
Zbyt niska temperatura nie doprowadzi do prawidłowego rozpływu. Zbyt wysoka może spalić topnik, przegrzać elementy i uszkodzić płytkę.
Typ stopu
Popularne stopy to między innymi różne odmiany cyny z ołowiem, cyny ze srebrem i miedzią albo cyny z miedzią. Każdy stop ma inną temperaturę pracy, twardość, podatność na pękanie i sposób rozpływania.
Rozmiar cząstek proszku
W pastach z cyną proszek lutowniczy ma określoną granulację. Im drobniejsze elementy SMD i mniejsze pady, tym większe znaczenie ma drobniejsza frakcja proszku.
Zbyt gruba pasta może być trudna do dozowania na małych padach. Z kolei bardzo drobna pasta może być droższa i bardziej wymagająca pod względem przechowywania.
Aktywność topnika
Topnik może być mniej lub bardziej aktywny. Bardziej aktywny topnik lepiej radzi sobie z trudnymi powierzchniami, ale jego pozostałości mogą wymagać dokładniejszego czyszczenia.
Do elektroniki warto wybierać pasty o aktywności dopasowanej do rodzaju pracy. Do czystych, nowych płytek nie trzeba bardzo agresywnego topnika. Do starych, utlenionych pól może być potrzebne coś skuteczniejszego.
Lepkość
Lepkość wpływa na sposób nakładania. Pasta powinna być na tyle gęsta, aby nie rozpływała się poza pad, ale na tyle plastyczna, aby dało się ją precyzyjnie dozować.
Zbyt rzadka pasta może powodować mostki i zabrudzenia. Zbyt gęsta może źle przechodzić przez igłę lub szablon.
Czas przydatności
Pasta lutownicza nie jest materiałem wiecznym. Z czasem może wysychać, rozwarstwiać się, tracić aktywność topnika i gorzej się rozpływać. W przypadku past SMD data ważności ma realne znaczenie.
Warunki przechowywania
Niektóre pasty wymagają przechowywania w chłodzie. Inne są bardziej odporne na temperaturę pokojową. Zawsze warto sprawdzić zalecenia producenta, ponieważ niewłaściwe przechowywanie może szybko pogorszyć właściwości produktu.
Jak wybrać dobrą pastę lutowniczą
Wybór powinien zależeć od tego, co dokładnie chcesz lutować. Inna pasta będzie dobra do przewodów, inna do elektroniki, a jeszcze inna do montażu SMD przez szablon.
Do lutowania przewodów
Do przewodów najlepiej wybrać pastę topnikową przeznaczoną do elektroniki lub lutowania miedzi. Powinna poprawiać zwilżalność, ale nie być agresywna korozyjnie.
Warto zwrócić uwagę, czy pasta:
- nadaje się do elektroniki,
- nie wymaga trudnego czyszczenia,
- dobrze współpracuje z cyną w drucie,
- nie pozostawia przewodzących resztek,
- ma wygodną konsystencję.
Do płytek PCB
Do płytek drukowanych należy wybierać pasty wyraźnie oznaczone jako przeznaczone do elektroniki. Warto unikać produktów kwasowych, hydraulicznych, blacharskich lub niewiadomego pochodzenia.
Dobra pasta do PCB powinna być przewidywalna, łatwa do czyszczenia i bezpieczna dla laminatu.
Do SMD
Do SMD potrzebna jest pasta z cyną o odpowiedniej granulacji i składzie. Jeśli pracujesz z drobnymi układami, warto wybrać pastę przeznaczoną do precyzyjnego montażu.
Przy montażu przez szablon ważna jest także lepkość i zdolność pasty do równomiernego przechodzenia przez otwory.
Do napraw serwisowych
W serwisie najlepiej mieć kilka produktów:
- pastę SMD z cyną,
- topnik żelowy,
- topnik w płynie,
- cynę w drucie,
- środek do czyszczenia topnika,
- plecionkę do rozlutowywania.
Pasta lutownicza jest ważna, ale działa najlepiej jako część kompletnego zestawu narzędzi.
Do nauki lutowania
Dla początkujących najlepsza będzie pasta łatwa w użyciu, niezbyt agresywna i przeznaczona do elektroniki. Nie warto zaczynać od produktów wymagających bardzo precyzyjnego profilu temperatury, jeśli nie ma się odpowiedniego sprzętu.
Jak używać pasty lutowniczej krok po kroku
Prawidłowe użycie pasty ma ogromne znaczenie. Nawet dobra pasta może dać słaby efekt, jeśli zostanie nałożona w nadmiarze, przegrzana albo użyta na brudnej powierzchni.
Krok 1: przygotowanie powierzchni
Powierzchnie powinny być czyste, suche i możliwie wolne od tłuszczu. W przypadku elektroniki warto użyć alkoholu izopropylowego do oczyszczenia pól lutowniczych. Przy przewodach należy usunąć izolację, skręcić żyły i sprawdzić, czy miedź nie jest mocno utleniona.
Czysta powierzchnia to podstawa dobrego lutowania. Pasta pomaga, ale nie powinna być traktowana jako sposób na całkowite pominięcie przygotowania.
Krok 2: dobór ilości pasty
Należy nakładać tylko tyle pasty, ile jest potrzebne. Nadmiar może powodować zabrudzenia, dymienie, mostki i konieczność czyszczenia.
Przy SMD ilość pasty powinna odpowiadać wielkości padu. Przy przewodach wystarczy cienka warstwa topnika.
Krok 3: nałożenie pasty
Pastę można nakładać:
- wykałaczką,
- igłą,
- strzykawką,
- szpatułką,
- pędzelkiem,
- przez szablon.
W elektronice najlepiej sprawdza się precyzyjna aplikacja. Im mniejsze elementy, tym większe znaczenie ma kontrola ilości.
Krok 4: podgrzanie
Podgrzewanie powinno być równomierne i dopasowane do rodzaju pasty. W przypadku pasty z cyną trzeba osiągnąć temperaturę rozpływu stopu. W przypadku pasty topnikowej należy podać cynę osobno i doprowadzić do jej prawidłowego zwilżenia powierzchni.
Krok 5: obserwacja rozpływu
Podczas lutowania warto obserwować, czy lut zmienia kształt i rozpływa się po powierzchni. Prawidłowy lut zwykle tworzy gładką, jednolitą spoinę. Przy SMD widać moment, w którym pasta przechodzi ze stanu matowej masy w błyszczące połączenie metaliczne.
Krok 6: chłodzenie
Po lutowaniu nie należy poruszać elementem, dopóki lut nie zastygnie. Poruszenie w trakcie krzepnięcia może spowodować słabe, matowe albo pęknięte połączenie.
Krok 7: czyszczenie
Jeśli pasta wymaga czyszczenia, trzeba usunąć pozostałości odpowiednim środkiem. W elektronice często używa się alkoholu izopropylowego i szczoteczki antystatycznej. Niektóre pozostałości są trudniejsze do usunięcia i wymagają specjalnych preparatów.

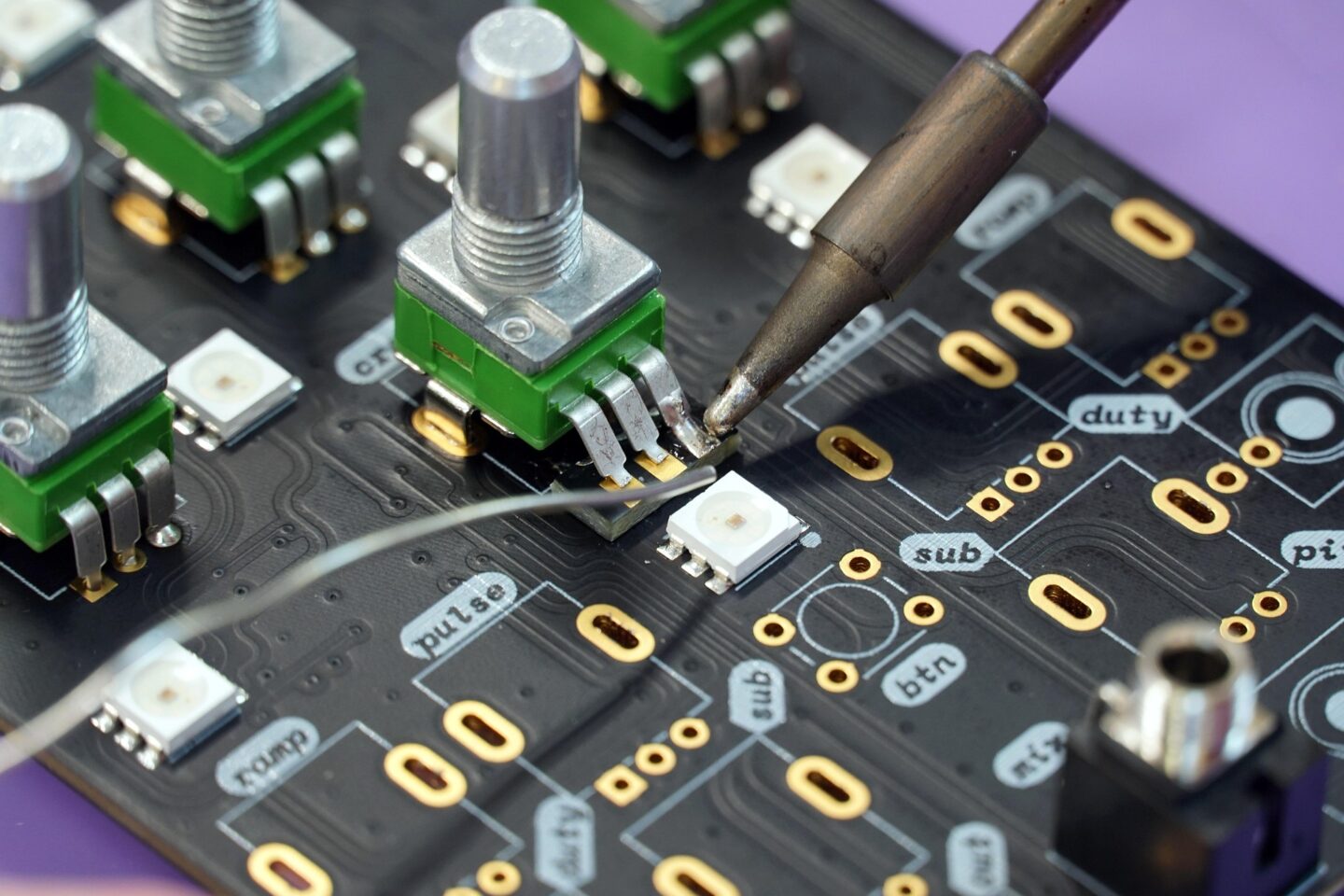

Pasta lutownicza w pracy z lutownicą kolbową
Lutownica kolbowa jest najpopularniejszym narzędziem do lutowania ręcznego. Pasta lutownicza może bardzo pomóc, ale trzeba używać jej rozsądnie.
Kiedy stosować pastę przy lutownicy
Pasta przydaje się, gdy:
- cyna nie chce się rozpływać,
- przewód jest utleniony,
- pad jest stary lub zabrudzony,
- trzeba poprawić zimny lut,
- lutowany element szybko odbiera ciepło,
- połączenie jest większe niż typowe pole SMD,
- potrzebna jest lepsza zwilżalność.
Jak nakładać pastę przy lutowaniu ręcznym
Niewielką ilość pasty nakłada się na miejsce połączenia, następnie przykłada rozgrzany grot i podaje cynę. Jeżeli używasz cyny z rdzeniem topnikowym, pasta może być dodatkiem, ale nie zawsze jest konieczna.
Jak uniknąć nadmiaru pasty
Najczęstszy błąd to nakładanie zbyt dużej ilości. Nadmiar topnika dymi, brudzi płytkę i może utrudnić ocenę jakości lutu. Przy małych połączeniach wystarczy naprawdę minimalna ilość.
Temperatura grotu
Temperatura powinna być dopasowana do spoiwa i wielkości połączenia. Zbyt niska powoduje słabe lutowanie, a zbyt wysoka spala topnik i może uszkodzić elementy. Pasta nie powinna być przypalana przez długie grzanie.
Pasta lutownicza przy lutowaniu gorącym powietrzem
Hot air, czyli stacja na gorące powietrze, jest często używana z pastą lutowniczą, szczególnie przy elementach SMD.
Dlaczego hot air dobrze współpracuje z pastą
Gorące powietrze ogrzewa jednocześnie pastę, pady i element. Dzięki temu pasta z cyną może równomiernie się rozpłynąć. Jest to wygodne przy wymianie małych komponentów i złączy.
Ustawienie temperatury
Temperatura zależy od rodzaju pasty, wielkości elementu, masy termicznej płytki i rodzaju stopu. Pasty bezołowiowe wymagają zwykle wyższej temperatury niż ołowiowe. Ważny jest też przepływ powietrza — zbyt silny może przesunąć drobne elementy.
Podgrzewanie płytki
Przy większych płytkach lub elementach z dużą masą termiczną pomocne jest podgrzewanie od spodu. Dzięki temu hot air nie musi dostarczać całego ciepła z góry, a ryzyko przegrzania jednego punktu jest mniejsze.
Kontrola rozpływu
Podczas grzania pasta najpierw mięknie, potem topnik zaczyna działać, a następnie stop metaliczny przechodzi w stan płynny. W tym momencie widać błyszczące połączenia. Po osiągnięciu rozpływu nie należy grzać znacznie dłużej niż potrzeba.
Pasta lutownicza w montażu SMD
Montaż SMD z użyciem pasty lutowniczej wymaga precyzji, ale przy odpowiedniej technice daje bardzo dobre efekty nawet w domowym warsztacie.
Przygotowanie płytki
Płytka powinna być czysta i sucha. Jeśli była dotykana palcami, warto usunąć tłuszcz alkoholem izopropylowym. Pady powinny być wolne od starego topnika, nadmiaru cyny i zabrudzeń.
Nakładanie przez szablon
Szablon pozwala nałożyć pastę tylko tam, gdzie jest potrzebna. To najlepsza metoda przy większej liczbie elementów. Pastę rozprowadza się raklą lub szpatułką po szablonie, a po jego zdjęciu na padach zostają równe porcje materiału.
Nakładanie ręczne
Przy pojedynczych naprawach wystarczy strzykawka. Trzeba jednak pamiętać, że ilość pasty powinna być bardzo mała. Na drobnych padach nadmiar prawie zawsze prowadzi do mostków.
Ustawianie elementów
Elementy SMD ustawia się pęsetą. Pasta pomaga je utrzymać, ale nie należy ich wciskać zbyt mocno. W trakcie rozpływu element może delikatnie się wycentrować, jeśli pasta została nałożona równomiernie.
Lutowanie rozpływowe
Po ustawieniu elementów płytkę podgrzewa się. Można użyć:
- stacji hot air,
- płyty grzewczej,
- pieca do reflow,
- zmodyfikowanego opiekacza,
- podgrzewacza IR,
- kombinacji podgrzewacza i hot air.
Najlepsze efekty daje kontrolowane grzanie, w którym płytka stopniowo osiąga temperaturę rozpływu, a następnie jest chłodzona bez gwałtownych zmian.
Kontrola po lutowaniu
Po zakończeniu należy sprawdzić połączenia. Przy drobnych elementach warto użyć lupy lub mikroskopu. Należy zwrócić uwagę na:
- mostki między padami,
- przesunięte elementy,
- niedolutowane końcówki,
- kulki cyny,
- nadmiar topnika,
- matowe lub pęknięte luty.
Najczęstsze błędy przy stosowaniu pasty lutowniczej
Pasta lutownicza potrafi bardzo ułatwić pracę, ale jest też źródłem problemów, jeśli używa się jej niewłaściwie.
Zbyt duża ilość pasty
To najczęstszy błąd. Nadmiar pasty, szczególnie tej z cyną, powoduje zwarcia, mostki i kulki lutownicze. Przy małych elementach SMD różnica między ilością właściwą a zbyt dużą jest bardzo mała.
Użycie złego rodzaju pasty
Pasta kwasowa użyta na płytce PCB może doprowadzić do korozji. Pasta SMD użyta zamiast samego topnika może wprowadzić zbyt dużo spoiwa. Pasta przeterminowana może źle się rozpływać. Dobór produktu ma znaczenie.
Przegrzewanie topnika
Zbyt długie lub zbyt intensywne grzanie może spalić topnik, zanim lut zdąży prawidłowo się rozpłynąć. Wtedy połączenie staje się brudne, matowe i trudne do poprawienia.
Brak czyszczenia po lutowaniu
Niektóre pasty wymagają czyszczenia. Pozostawienie aktywnych resztek może prowadzić do korozji i problemów elektrycznych. Nawet przy no-clean warto ocenić, czy pozostałości nie są zbyt obfite.
Praca na brudnych powierzchniach
Pasta pomaga usuwać tlenki, ale nie zastąpi czyszczenia mechanicznego i odtłuszczenia w każdej sytuacji. Tłuszcz, kurz, lakier, klej lub gruba warstwa utlenienia mogą uniemożliwić prawidłowe lutowanie.
Używanie starej pasty SMD
Przeterminowana pasta może się rozwarstwiać, wysychać i źle przechodzić przez igłę. Może też tworzyć grudki, które utrudniają montaż drobnych elementów.
Niewłaściwe przechowywanie
Pasta trzymana w zbyt wysokiej temperaturze może szybciej tracić właściwości. Pasta wyjęta z lodówki i używana od razu może kondensować wilgoć. Warto stosować się do zaleceń producenta.
Zbyt silny nadmuch hot air
Drobne elementy SMD mogą zostać zdmuchnięte, zanim pasta zacznie się rozpływać. Przy małych komponentach lepiej stosować umiarkowany przepływ powietrza i cierpliwe podgrzewanie.
Czyszczenie pozostałości po paście lutowniczej
Pozostałości po lutowaniu mogą być obojętne, lekko aktywne albo potencjalnie korozyjne. Dlatego po pracy trzeba ocenić, czy płytkę lub połączenie należy wyczyścić.
Dlaczego czyszczenie jest ważne
Resztki pasty mogą:
- wyglądać nieestetycznie,
- przyciągać kurz,
- zatrzymywać wilgoć,
- powodować korozję,
- tworzyć prądy upływu,
- utrudniać inspekcję,
- zakłócać pracę układów wysokiej impedancji.
W elektronice precyzyjnej czyszczenie jest szczególnie ważne.
Czym czyścić pastę lutowniczą
Najczęściej stosuje się:
- alkohol izopropylowy,
- preparaty do czyszczenia PCB,
- szczoteczki antystatyczne,
- czyściki bezpyłowe,
- patyczki techniczne,
- myjki ultradźwiękowe w wybranych zastosowaniach.
Nie każda pasta rozpuszcza się równie łatwo w alkoholu. Niektóre pozostałości wymagają dedykowanego środka.
Jak czyścić płytkę
Najprostsza metoda to naniesienie środka czyszczącego na zabrudzone miejsce, delikatne szczotkowanie i zebranie rozpuszczonych pozostałości czyściwem. Czynność można powtórzyć kilka razy.
Ważne, aby po czyszczeniu płytka była całkowicie sucha przed ponownym uruchomieniem.
Kiedy nie przesadzać z czyszczeniem
Nadmierne szorowanie może uszkodzić delikatne elementy, oznaczenia, cienkie przewody lub słabe pady. Trzeba czyścić dokładnie, ale ostrożnie.
Przechowywanie pasty lutowniczej
Prawidłowe przechowywanie wpływa na trwałość i właściwości pasty. Dotyczy to szczególnie past SMD zawierających proszek lutowniczy.
Temperatura przechowywania
Wiele past SMD powinno być przechowywanych w chłodnym miejscu, często w lodówce warsztatowej. Nie należy jednak wkładać ich do miejsca z żywnością. Materiały lutownicze powinny być przechowywane osobno i wyraźnie oznaczone.
Ogrzanie przed użyciem
Pasta wyjęta z chłodu powinna osiągnąć temperaturę pokojową przed otwarciem. Dzięki temu ogranicza się ryzyko kondensacji wilgoci wewnątrz opakowania.
Szczelne zamykanie
Po użyciu opakowanie należy szczelnie zamknąć. Kontakt z powietrzem przyspiesza wysychanie i pogarsza właściwości pasty.
Unikanie zanieczyszczeń
Nie należy wkładać brudnych narzędzi do pojemnika z pastą. Zanieczyszczenia mogą zmienić jej właściwości i utrudnić późniejsze lutowanie.
Data ważności
Pasta lutownicza, zwłaszcza SMD, powinna być używana w okresie przydatności. Po terminie może nadal działać w prostych zastosowaniach, ale jej jakość będzie mniej przewidywalna. W profesjonalnej pracy nie warto ryzykować.
Bezpieczeństwo podczas pracy z pastą lutowniczą
Lutowanie wiąże się z wysoką temperaturą, dymem topnika i substancjami chemicznymi. Nawet jeśli pasta jest popularnym materiałem warsztatowym, trzeba pracować ostrożnie.
Wentylacja
Podczas lutowania powstają opary topnika. Należy pracować w dobrze wentylowanym miejscu albo używać pochłaniacza dymu. Wdychanie oparów nie jest obojętne dla zdrowia, szczególnie przy częstej pracy.
Ochrona skóry
Nie należy rozsmarowywać pasty palcami. Warto używać rękawiczek, aplikatora, pęsety lub szpatułki. Po pracy należy umyć ręce.
Ostrożność przy paście ołowiowej
Jeżeli pasta zawiera ołów, trzeba zachować szczególną higienę:
- nie jeść przy stanowisku,
- nie pić podczas pracy,
- nie dotykać twarzy zabrudzonymi rękami,
- myć ręce po lutowaniu,
- przechowywać materiały poza zasięgiem dzieci,
- odpowiednio usuwać odpady.
Ochrona oczu
Przy lutowaniu hot air lub przy przypadkowym rozprysku topnika warto mieć okulary ochronne. Jest to szczególnie ważne podczas pracy z elementami, które mogą gwałtownie uwolnić naprężenia lub przy przegrzanej paście.
Przechowywanie poza zasięgiem dzieci
Pasta lutownicza nie powinna być dostępna dla dzieci ani zwierząt. Opakowania mogą wyglądać niepozornie, ale zawierają substancje chemiczne i, w niektórych przypadkach, metale ciężkie.
Pasta lutownicza w domowym warsztacie i profesjonalnym serwisie
Zakres użycia pasty lutowniczej różni się w zależności od poziomu zaawansowania użytkownika. W domowym warsztacie liczy się uniwersalność i łatwość użycia. W profesjonalnym serwisie ważna jest powtarzalność, jakość i zgodność z procedurami.
Domowy warsztat
W domowym warsztacie warto mieć przynajmniej jedną dobrą pastę topnikową do elektroniki oraz, jeśli wykonuje się prace SMD, niewielką strzykawkę pasty z cyną.
Taki zestaw pozwala:
- naprawić przewód,
- przylutować złącze,
- poprawić zimny lut,
- zamontować prosty element SMD,
- wykonać prototyp,
- naprawić drobną elektronikę.
Dla hobbysty najważniejsza jest wygoda i bezpieczeństwo. Lepiej wybrać produkt łagodniejszy i przeznaczony do elektroniki niż agresywną pastę o niejasnym składzie.
Profesjonalny serwis
W serwisie elektroniki pasta lutownicza musi być przewidywalna. Technik powinien wiedzieć, jak się rozpływa, w jakiej temperaturze pracuje, jak ją czyścić i czy nie powoduje problemów po czasie.
Profesjonalny serwis często używa różnych past do różnych zadań:
- pasty bezołowiowej do zgodności z oryginalnym montażem,
- pasty ołowiowej do wybranych napraw,
- topnika no-clean,
- topnika RMA,
- pasty do precyzyjnego SMD,
- specjalistycznych topników do trudnych powierzchni.
Produkcja i prototypowanie
W produkcji ważna jest powtarzalność. Pasta musi dobrze współpracować z szablonem, automatem pick-and-place i profilem pieca. W prototypowaniu liczy się elastyczność, ale nadal warto trzymać się zasad dotyczących temperatury, ilości i czystości.
Pasta lutownicza a jakość połączenia lutowanego
Jakość lutu zależy od wielu czynników. Pasta jest jednym z nich, ale nie jedynym. Najlepsze efekty daje dopiero połączenie właściwego materiału, temperatury, czasu grzania i czystej powierzchni.
Dobry lut
Dobry lut powinien być:
- stabilny mechanicznie,
- przewodzący elektrycznie,
- odpowiednio rozpłynięty,
- wolny od pęknięć,
- bez mostków,
- bez nadmiaru spoiwa,
- dopasowany do geometrii pola lutowniczego.
W przypadku elektroniki dobry lut nie musi być zawsze idealnie błyszczący, szczególnie przy stopach bezołowiowych, ale powinien mieć prawidłowy kształt i przylegać do powierzchni.
Zimny lut
Zimny lut powstaje, gdy połączenie nie zostało prawidłowo podgrzane albo poruszyło się podczas krzepnięcia. Może wyglądać matowo, grudkowato lub nieregularnie. Pasta może pomóc zapobiegać takim problemom, ale nie naprawi zbyt niskiej temperatury lub złej techniki.
Mostki lutownicze
Mostek to niepożądane połączenie między sąsiednimi padami. Przyczyną bywa nadmiar pasty, źle dobrana granulacja, zbyt mocny docisk elementu lub nieprawidłowe grzanie.
Kulki cyny
Małe kulki cyny wokół lutowanego miejsca mogą powstawać przez nadmiar pasty, zbyt gwałtowne grzanie, wilgoć albo starą pastę. W elektronice trzeba je usuwać, ponieważ mogą powodować zwarcia.
Pasta lutownicza a różne materiały
Nie każdy metal lutuje się tak samo. Pasta pomaga, ale jej skuteczność zależy od materiału, stopnia utlenienia i rodzaju spoiwa.
Miedź
Miedź lutuje się stosunkowo dobrze, szczególnie jeśli jest czysta. Pasta topnikowa ułatwia cynowanie przewodów i pól miedzianych. Jeśli miedź jest mocno utleniona, warto ją wcześniej oczyścić mechanicznie.
Powierzchnie cynowane
Powierzchnie już pokryte cyną są zwykle łatwe do lutowania. Pasta przydaje się głównie do odświeżenia połączenia i poprawy rozpływu.
Nikiel
Niklowane powierzchnie mogą być trudniejsze. Wymagają odpowiedniego topnika i właściwej temperatury. Nie każda pasta sprawdzi się równie dobrze.
Stal
Stal jest trudniejsza do lutowania miękkiego niż miedź. Wymaga mocniej aktywnego topnika, ale w elektronice rzadko jest podstawowym materiałem połączeń. Przy stali trzeba szczególnie uważać na dobór pasty i późniejsze czyszczenie.
Aluminium
Aluminium bardzo szybko pokrywa się tlenkiem, który utrudnia lutowanie. Standardowa pasta do elektroniki zwykle nie wystarcza. Do aluminium potrzebne są specjalistyczne topniki i spoiwa.
Pasta lutownicza przy naprawie przewodów
Lutowanie przewodów to jedno z najczęstszych zastosowań pasty topnikowej. Dobrze wykonane połączenie powinno być mechanicznie stabilne i odpowiednio zaizolowane.
Cynowanie końcówek przewodów
Przed połączeniem przewodów często warto je pocynować. Niewielka ilość pasty pomaga cynie wniknąć między żyły. Trzeba jednak uważać, aby nie przesadzić z ilością spoiwa, ponieważ przewód może stać się sztywny i podatny na pękanie przy granicy lutu.
Łączenie dwóch przewodów
Przewody należy najpierw mechanicznie połączyć lub ustabilizować, a dopiero potem lutować. Lut nie powinien być jedynym elementem przenoszącym naprężenia. Po lutowaniu połączenie trzeba zabezpieczyć koszulką termokurczliwą lub inną izolacją.
Przewody stare i utlenione
Stare przewody bywają trudne do cynowania. Pasta może pomóc, ale jeśli miedź jest czarna, krucha lub mocno skorodowana, lepiej odciąć zniszczony fragment i odsłonić świeży przewód.
Pasta lutownicza przy naprawie płytek PCB
Płytki PCB wymagają delikatności. Nadmiar temperatury, szarpanie elementów i agresywne środki mogą uszkodzić pady lub ścieżki.
Poprawianie zimnych lutów
Aby poprawić zimny lut, warto dodać odrobinę topnika, podgrzać połączenie i ewentualnie dodać minimalną ilość świeżej cyny. Pasta pomaga w ponownym rozpływie i oczyszczeniu powierzchni.
Wymiana elementów SMD
Przy wymianie elementu SMD najpierw usuwa się stary element, oczyszcza pady, nakłada pastę lub topnik, ustawia nowy element i lutuje. Przy bardzo małych elementach ilość pasty musi być minimalna.
Naprawa wyrwanych padów
Pasta lutownicza nie naprawi mechanicznie uszkodzonego pada. Może pomóc przy lutowaniu przewodu naprawczego, ale jeśli pad został oderwany od laminatu, potrzebna jest odbudowa połączenia zgodnie z przebiegiem ścieżki.
Pasta lutownicza a temperatura pracy
Temperatura jest jednym z najważniejszych czynników w lutowaniu. Pasta musi osiągnąć warunki aktywacji topnika i, jeśli zawiera spoiwo, temperaturę rozpływu stopu.
Zbyt niska temperatura
Przy zbyt niskiej temperaturze:
- pasta nie aktywuje się prawidłowo,
- cyna nie rozpływa się,
- połączenie jest słabe,
- lut może tworzyć grudki,
- element może nie połączyć się z padem.
Zbyt wysoka temperatura
Przy zbyt wysokiej temperaturze:
- topnik szybko się spala,
- pasta dymi nadmiernie,
- pady mogą się odkleić,
- elementy mogą ulec przegrzaniu,
- tworzą się zabrudzenia,
- połączenie może być kruche lub nieestetyczne.
Czas grzania
Nie tylko temperatura, ale też czas ma znaczenie. Krótkie i skuteczne grzanie jest zwykle lepsze niż długie męczenie elementu. Przy SMD warto podgrzewać płytkę równomiernie, aby uniknąć naprężeń.
Jak rozpoznać dobrą pastę lutowniczą w praktyce
Nie zawsze da się ocenić pastę po opisie. Dużo mówi jej zachowanie podczas pracy.
Dobra pasta topnikowa
Dobra pasta topnikowa:
- łatwo się nakłada,
- nie rozlewa się nadmiernie,
- dobrze poprawia rozpływ cyny,
- nie dymi przesadnie,
- nie zwęgla się zbyt szybko,
- daje się usunąć po lutowaniu,
- nie pozostawia agresywnych resztek.
Dobra pasta SMD
Dobra pasta SMD:
- ma równą konsystencję,
- nie jest przesuszona,
- nie tworzy grudek,
- dobrze przechodzi przez igłę lub szablon,
- utrzymuje elementy na miejscu,
- rozpływa się przewidywalnie,
- nie tworzy nadmiaru kulek,
- daje równe połączenia.
Objawy słabej lub starej pasty
Na problem mogą wskazywać:
- rozwarstwienie,
- sucha konsystencja,
- trudność w dozowaniu,
- grudki,
- słaby rozpływ,
- dużo kulek cyny,
- nadmierne dymienie,
- pozostałości trudne do usunięcia,
- niestabilna jakość połączeń.
Pasta lutownicza w porównaniu z innymi materiałami lutowniczymi
Pasta jest jednym z elementów wyposażenia stanowiska lutowniczego. Warto wiedzieć, czym różni się od innych materiałów.
Pasta lutownicza a drut cynowy
Drut cynowy jest klasycznym spoiwem do lutowania ręcznego. Często zawiera topnik w rdzeniu. Pasta z cyną jest wygodniejsza przy SMD, ale mniej praktyczna przy dużych połączeniach ręcznych.
Pasta lutownicza a topnik w płynie
Topnik w płynie łatwo rozprowadza się po powierzchni i dobrze wnika pod elementy. Pasta jest gęstsza i lepiej zostaje tam, gdzie ją nałożono. Wybór zależy od zadania.
Pasta lutownicza a topnik żelowy
Topnik żelowy jest bardzo popularny w serwisie elektroniki. Ma podobne zastosowanie do pasty topnikowej, ale często jest czystszy, precyzyjniejszy i wygodniejszy przy układach SMD.
Pasta lutownicza a kalafonia
Kalafonia to tradycyjny topnik używany od lat. Pasta może być wygodniejsza, ponieważ łatwiej ją aplikować punktowo. Kalafonia nadal dobrze sprawdza się w wielu prostych pracach.
Organizacja stanowiska pracy z pastą lutowniczą
Dobre stanowisko lutownicze ułatwia precyzję i ogranicza błędy. Pasta lutownicza jest lepka, może brudzić i wymaga kontroli, dlatego porządek ma znaczenie.
Podstawowe wyposażenie
Przy pracy z pastą warto mieć:
- lutownicę kolbową,
- stację hot air,
- pęsetę,
- czyściwo bezpyłowe,
- alkohol izopropylowy,
- szczoteczkę do PCB,
- plecionkę lutowniczą,
- cynę w drucie,
- podstawkę pod płytkę,
- matę antystatyczną,
- lupę lub mikroskop.
Higiena pracy
Nie należy zostawiać otwartej pasty na stole. Po użyciu trzeba zamknąć opakowanie, oczyścić aplikator i usunąć zabrudzenia. Dzięki temu pasta zachowa właściwości dłużej, a stanowisko będzie bezpieczniejsze.
Oświetlenie i powiększenie
Przy SMD dobre światło i powiększenie są niemal równie ważne jak sama pasta. Wiele błędów, takich jak mostki czy niedolutowane wyprowadzenia, trudno zauważyć gołym okiem.
Pasta lutownicza w nauce lutowania
Dla początkujących pasta może być bardzo pomocna, ale warto uczyć się również podstaw bez nadmiernego polegania na niej. Lutowanie to umiejętność kontroli temperatury, czasu i ilości spoiwa.
Od czego zacząć
Najlepiej zacząć od prostych ćwiczeń:
- cynowanie przewodów,
- lutowanie przewodów do pól testowych,
- montaż elementów przewlekanych,
- poprawianie prostych lutów,
- montaż większych elementów SMD,
- dopiero potem drobne układy scalone.
Nauka ilości
Najtrudniejsze jest wyczucie ilości pasty. Początkujący zwykle nakładają jej za dużo. Dobrym ćwiczeniem jest porównanie efektów po nałożeniu różnych porcji na identyczne pady.
Nauka czyszczenia
Czyszczenie po lutowaniu powinno być elementem nauki od początku. Estetyczna, czysta płytka ułatwia kontrolę połączeń i zmniejsza ryzyko problemów.
Najważniejsze wnioski dla użytkownika
Pasta lutownicza to bardzo przydatny materiał, który może znacząco poprawić jakość lutowania, ale tylko wtedy, gdy jest odpowiednio dobrany i prawidłowo używany. W elektronice szczególnie ważne jest rozróżnienie między pastą topnikową a pastą z cyną. Pierwsza wspomaga lutowanie, ale nie tworzy samodzielnie spoiny. Druga zawiera proszek lutowniczy i po podgrzaniu tworzy właściwe połączenie.
Do płytek PCB i napraw elektronicznych należy wybierać produkty przeznaczone do elektroniki. Trzeba unikać agresywnych past kwasowych, jeśli nie są wyraźnie zalecane do danego zastosowania. Przy montażu SMD kluczowa jest ilość pasty, precyzja nakładania i kontrola temperatury. Przy lutowaniu przewodów ważne jest natomiast dobre przygotowanie powierzchni, odpowiednie cynowanie i zabezpieczenie połączenia.
Najważniejsze zasady pracy są proste:
- dobierz pastę do zastosowania,
- używaj minimalnej skutecznej ilości,
- pracuj na czystych powierzchniach,
- kontroluj temperaturę,
- nie przegrzewaj topnika,
- czyść pozostałości, jeśli tego wymagają,
- przechowuj pastę zgodnie z zaleceniami,
- dbaj o wentylację i bezpieczeństwo.
Dobrze użyta pasta lutownicza ułatwia pracę, poprawia zwilżanie, zmniejsza ryzyko zimnych lutów i pozwala wykonywać bardziej estetyczne oraz trwalsze połączenia. W domowym warsztacie jest wygodnym dodatkiem, a w serwisie elektroniki jednym z podstawowych materiałów eksploatacyjnych.
